Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL30 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | BL30 Özelleştirilmiş Yağ Soğutucu Hidrolik Yüksek Akışlı Bakır Tarifli Plaka Isı Eşanjörü | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

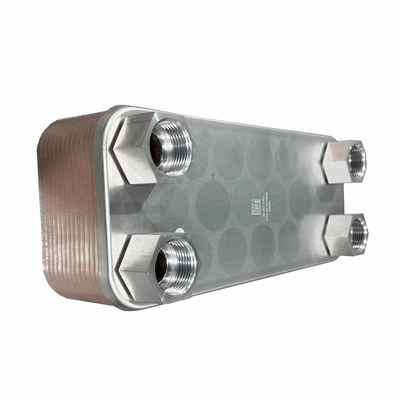

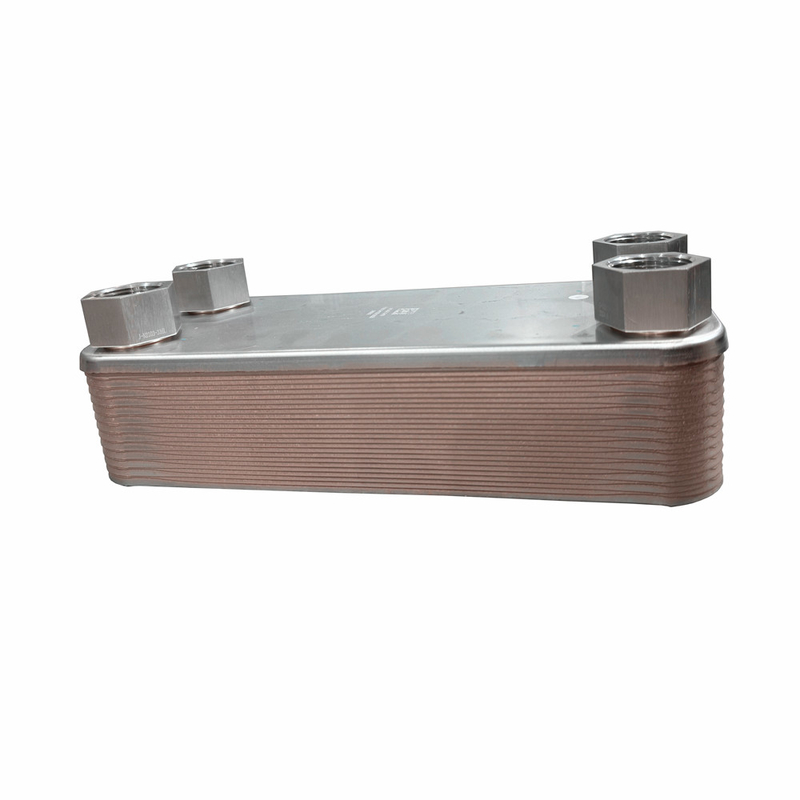

BL30 Özelleştirilmiş Yağ Soğutucu Hidrolik Yüksek Akışlı Bakır Lehimli Plaka Isı Değiştiricisi
Açıklama
Plaka ısı değiştiricileri, iki sıvı arasında ısı değişimi için kullanılır.
Kompozisyonlar, kompakt boyutları ve düşük ağırlıkları ile birlikte yüksek bir verimlilik düzeyi sağlar.
verimlilik, düşük işletme maliyetleri ile sonuçlanan ısı aktarımı için gereken soğutma suyunun miktarını azaltır.
Özellikleri
Plakalar ve bağlantılar paslanmaz çelikten AISI 316'ya, bakırla vakum kaynaklı olarak üretilir.
plakaların özel kalıplama etkili ısı transferi için gerekli turbulent akış üretir ve sağlar
Yüksek mekanik dayanıklılık derecesine sahip plaka ısı değiştiricisi.
İşlem ayrıntıları
Orta
Su glikoli
HFC çalışma sıvıları
Su
Petrol
Kirlenme
Suspansiyondaki parçacık miktarı 10 mg/l'den az, parçacık boyutu < 0.6mm olmalıdır.
Fil gibi parçacıklar basınç düşüşlerinde hızlı bir artışa neden olur.
Sıcaklık aralığı
10C ila 225C (dondurma ve kaynama noktası dikkate alınmalıdır)
Basınç
Max 45 bar 225C'ye, test basıncı 60 bar.
Korrozyona
Aşağıdaki sınır değerleri 7 pH değerine atfeder.
Serbest klor. CL2<0.5ppm
Klorür iyonları CL
< 700 ppm 20C'de
50C'de <200 ppm
Diğer Sınırlar
PH7-10
SULFAT SO4 2-<100 ppm
[HCO3]/[SO4 2-]>1
Amonyak, NH3< 10 ppm
Serbest CO< 10 ppm
Aşağıdaki iyonlar normal koşullarda aşındırıcı değildir:
Fosfat, nitrat, nitrit, demir, manganez, sodyum ve potasyum
Hidrolik yağ soğutma, Elektrik ve kargüreş uygulamaları, deniz yağı soğutma, türbinli motor yağı soğutucusu, otomotiv,
inşaat, demiryolları, çelik endüstrisi
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
