Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Place of Origin: | China |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

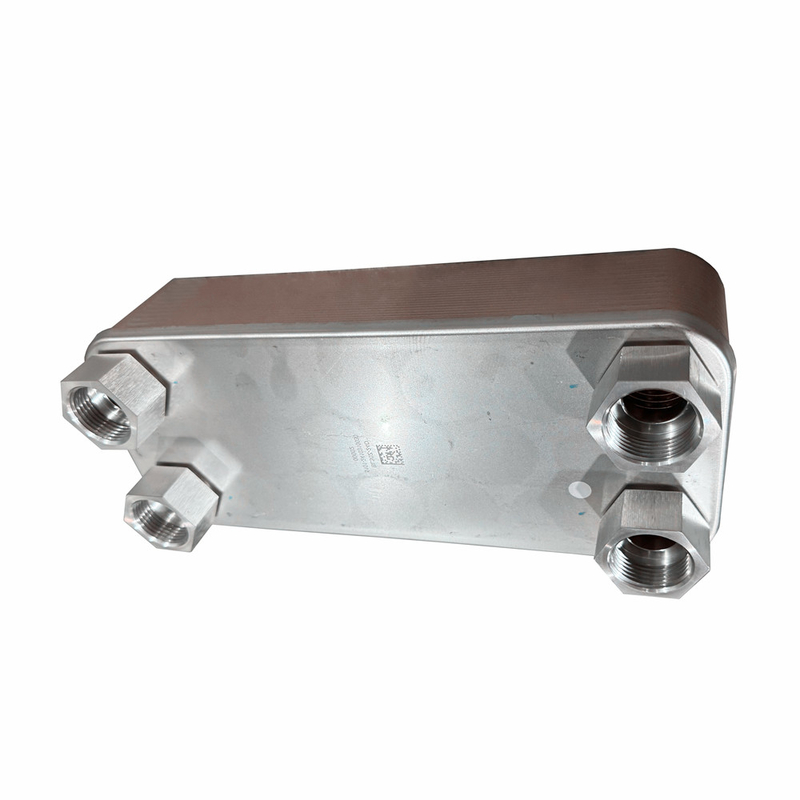

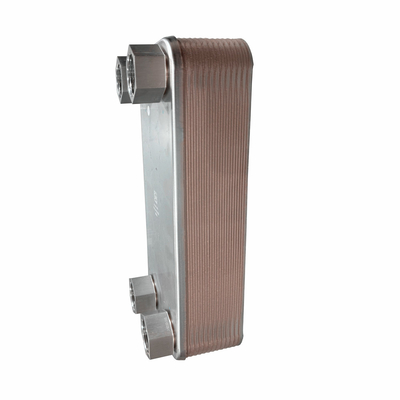

Yüksek Kaliteli Plaka Tipi Isı Değiştiricisi Kompakt Lehimli Plaka Isı Değiştiricisi
Açıklama
Lehimlenmiş plaka ısı değiştiricisi, birçok endüstride yaygın olarak kullanılan verimli, kompakt ve hafif bir ısı değiştirme ekipmanıdır.Plakalar arasında kaynaklı ve mühürlü temas kullanarak ısı transferi ve değişimini gerçekleştirir.
Birincisi, çalışma prensibi
Lehimlenmiş levha ısı değiştiricisinin çalışma prensibi esas olarak ısı değiştiren levhalar arasındaki ısı transferi mekanizmasına dayanır.bir lehimleme işlemi ile birbirine bağlı olanIsı değişim sıvısı bir tarafta bir kanaldan akıyor, soğutma sıvısı diğer tarafta bir kanaldan akıyor.Sıcaklık yüksek sıcaklıkta sıvıdan plaka üzerinden düşük sıcaklıkta sıvıya aktarılır., ısı aktarımını ve değişimini tamamlıyor.
İkincisi, yapısal özellikler
1. Kompakt tasarım: Lehimlenmiş plaka ısı değiştiricisi, çok küçük bir alanı işgal ederek, sınırlı alan fırsatları için uygundur. Geleneksel ısı değiştiricisi ekipmanlarına kıyasla,Boyut ve ağırlık açısından daha hafiftir., ve kurulumu ve bakımı daha kolay.
2Verimli ısı aktarımı: Plakayla plaka arasındaki kaynak teması nedeniyle, daha yüksek ısı aktarım verimliliği elde edilebilir.Lehimlenmiş levha ısı değiştiricisi daha yüksek ısı iletkenliğine ve daha düşük ısı direncine sahiptir, böylece ısı değiştiricinin enerji verimliliğini artırır.
3. Güçlü basınç direnci: Lehimleme süreci ile bağlı plak ısı değiştiricisi güçlü basınç direnci gösterir ve yüksek basınç ve yüksek sıcaklık ortamına dayanabilir.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
