Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Place of Origin: | China |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| Fiyat: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |

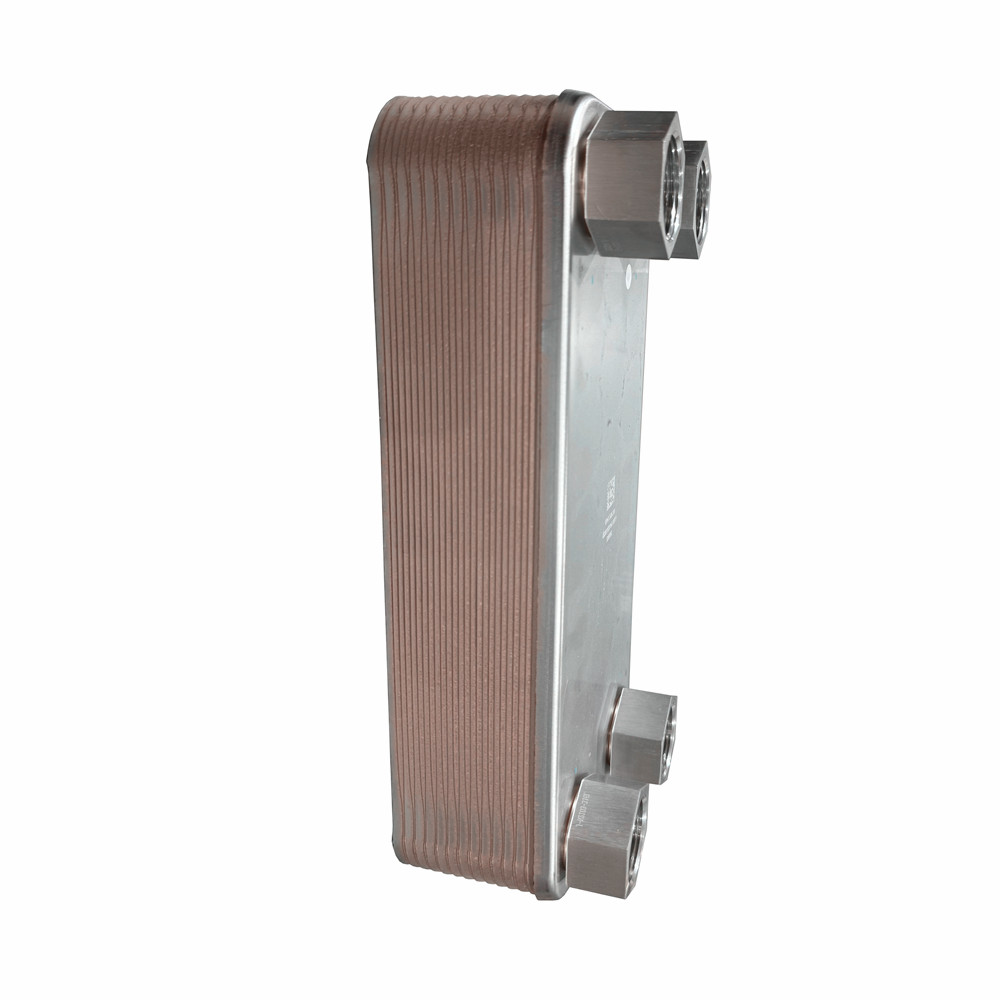

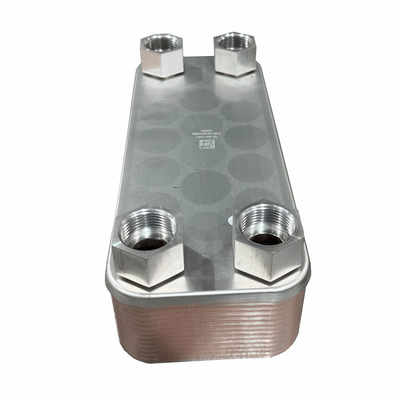

| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |
En iyi fiyat Paslanmaz çelik motor Su soğutmalı kavrulmuş plaka ısı değiştiricisi
Çalışma prensibi
Lehimlenmiş levha ısı değiştiricisi yaygın olarak kullanılan bir ısı değiştirme ekipmanıdır, çalışma prensibi şunlardır:
1Temel genel bakış
Lehimlenmiş levha ısı değiştiricisi, paralel olarak düzenlenmiş bir dizi metal levhalardan oluşur, levhalar lehimleme teknolojisiyle birleştirilir, sıvı levha ile levha arasında alternatif olarak akar,ve ısı, ısı transferi elde etmek için doğrudan plakanın yüzeyinde aktarılır..
2. Sıvı akışı
Çalışma sürecinde, soğuk ve sıcak sıvılar, plak ısı değiştiricisinin farklı taraflarından, sırasıyla sıcak taraf ve soğuk taraf olarak adlandırılır.Sıcak sıvı genellikle yüksek sıcaklıklı bir sıvıdır (sıcak su gibi), buhar, vb.) ve soğuk sıvı genellikle düşük sıcaklıklı bir sıvıdır (soğuk su, soğutma sıvısı vb.).
3Sıcaklık aktarımı
Sıcak sıvı, sıcak taraftaki plakalar arasında akıp, plakaya ısı aktarır, bu da daha sonra plakanın yüzeyinden soğuk sıvıya ısı aktarır.Soğuk sıvı soğuk taraftaki plakalar arasında akıyor., sıcak sıvıdan soğuk sıvıya ısı aktarmak için ısı emiyor. Bu şekilde, sıcak sıvının sıcaklığı azalır ve soğuk sıvının sıcaklığı artar.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
