Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL30 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Soğutma sıvı soğutucu parçaları için yüksek verimli lehimli plaka tipi ısı değiştiricisi | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

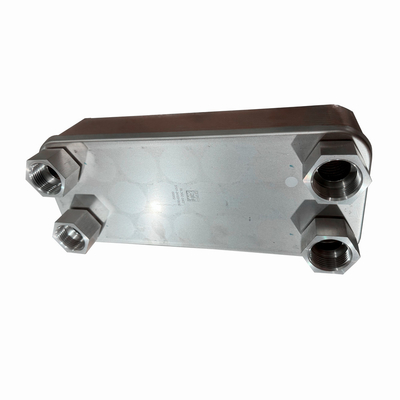

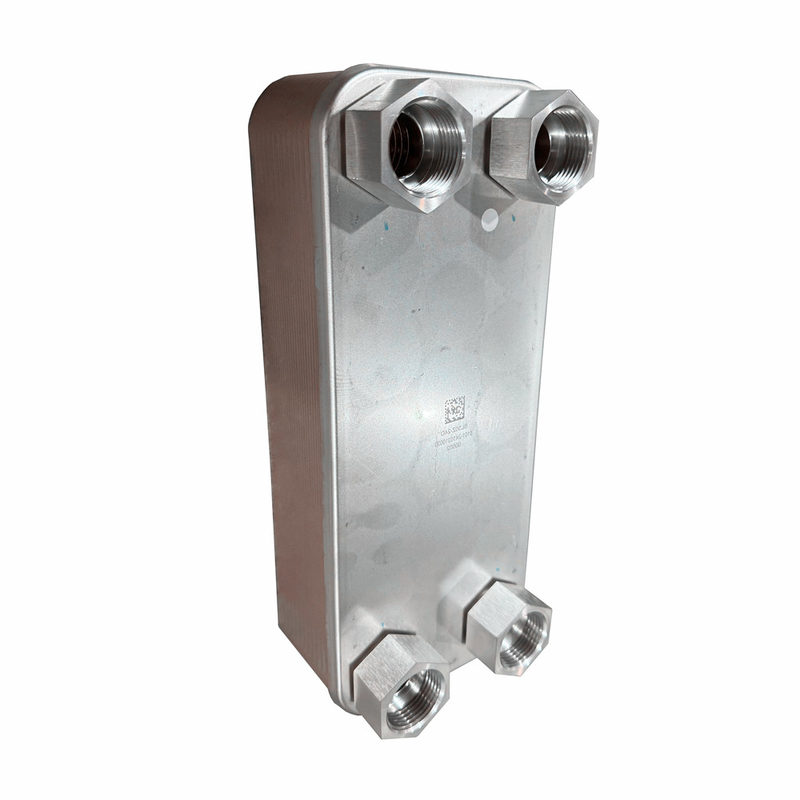

Soğutma sıvı soğutucu parçaları için yüksek verimli lehimli plaka tipi ısı değiştiricisi
Ürün Tanımı
Lehimlenmiş levha ısı değiştiricisinin prensibi ve uygulaması
1İlke genel bakış
Lehimlenmiş levha ısı değiştiricisi verimli bir ısı değiştirme ekipmanıdır, temel prensibi akış kanalından oluşan bir dizi metal levha kullanmaktır,böylece plaka ısı değişimi iki veya daha fazla sıvıLehimleme teknolojisi, metaller arasında sağlam bir bağlantı elde etmek için lehimleme metalinin erimesinden sonra eklem boşluğunu doldurmaktır.iğne kaynak teknolojisi levhaların sıkışıklığını ve yapısal dayanıklılığını sağlar ve sıvı için istikrarlı bir ısı değişimi ortamı sağlar.
2Plaka yapısı ve özellikleri
Plaka ısı değiştiricileri, üst üste bir dizi dalgalanmış metal plakalardan oluşur ve plakalar arasında ince ve tek tip bir akış kanalı oluşur.Yüksek ısı transferi verimliliği, küçük ayak izi, kolay ağırlık bakımı vb. Ayrıca, plaka ısı değiştiricisinin güçlü uyarlanabilirlik, kolay genişleme ve esnek kombinasyon avantajları da vardır.Farklı olayların ve süreçlerin ısı değişimi ihtiyaçlarını karşılayabilen.
3Lehimleme sürecinin prensibi
Lehimleme işleminde, dolgu metali erdirilir ve levhalar arasındaki boşluğa doldurulur ve kapilyer etkiyle metaller arasındaki bağlantıyı oluşturmak için eklem boşluğuna nüfuz eder.Lehimleme işlemi, lehimleme sıcaklığı gibi parametrelerin sıkı bir kontrolünü gerektirir., zaman ve grafit gücü, lehimleme dolgu metalinin tamamen erimiş olmasını ve iyi bir eklem oluşmasını sağlamak için.ve çalışma süreci sırasında üretilen basınç ve sıcaklık değişikliklerine dayanabilir.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
