Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL210 Serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Yüksek Kaliteli Fe Paslanmaz Çelik Leğenli Plaka Isı Değiştiricisi Ekipmanları Fiyatı | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

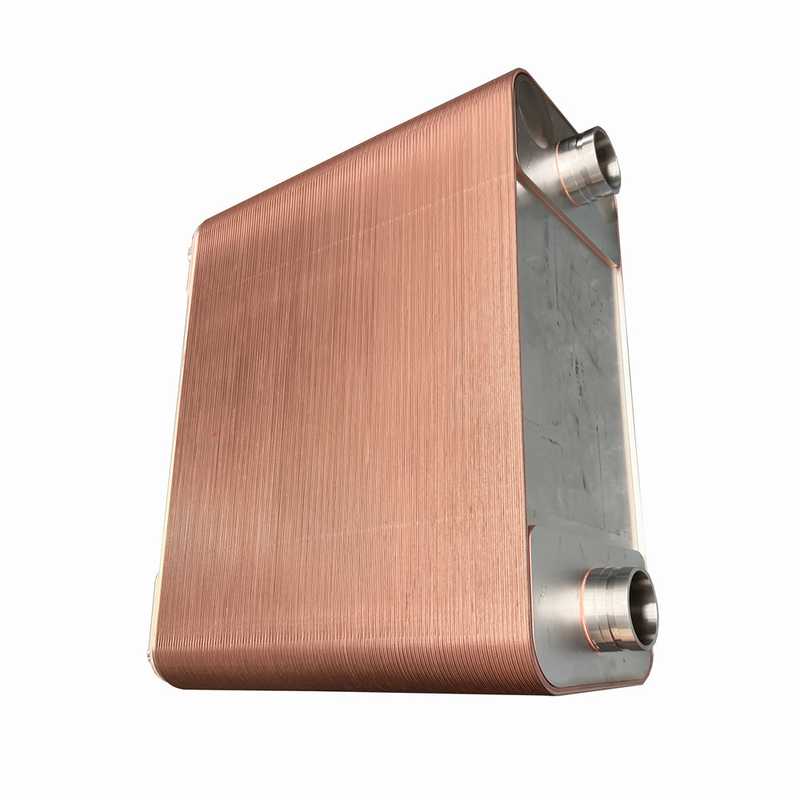

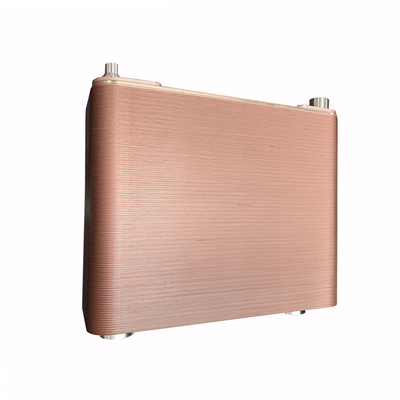

Yüksek Kaliteli Fe Paslanmaz Çelik Leğenli Plaka Isı Değiştiricisi Ekipmanları Fiyatı
Ürün Tanımı
Lehimlenmiş levha ısı değiştiricisi, doldurma metali olarak saf bakır (veya nikel) kullanarak vakum lehimleyici fırında bitişik paslanmaz çelik dalgalanmış levhaların lehimlenmesiyle üretilen bir levha ısı değiştiricisidir.Kanal plakalar arasında oluşur, köşe deliği dağılımı iki ortamı kanalda alternatif olarak akıtır, temas noktalarının sayısı iyi bir mekanik vurgu sağlar,temas noktası ve kenarı bakır (veya nikel) ile lehimlenmiştir, kompakt bir yapıya sahip, küçük hacim, hafif ağırlık, yüksek ısı aktarım verimliliği, toplam soğutucu doldurucu miktarı küçük, geniş adaptasyon aralığı,İyi fiyat performans oranı ve diğer avantajlar.
Levrelenmiş plaka ısı değiştiricisinin kanal özellikleri
H kanalı: Yüksek ısı transferi katsayısı. Küçük akış ama güçlü ısı transferi için uygundur (yüksek spesifik ısı, faz değişikliği ancak büyük sıcaklık farkı),soğutma ısı aktarımı gibi.
M kanalı: H ve L kanalları arasındaki ısı transferi katsayısı ve direnç.
L kanalı: düşük ısı transferi katsayısı, düşük direnç. Büyük akış ve zayıf ısı transferi için uygundur (düşük spesifik ısı farkı küçüktür),çevresel basınç altında hava ısı aktarımı gibi.
Lehimlenmiş levha ısı değiştiricisinin avantajları Kompakt yapı: ince paslanmaz çelik levhasının kullanımı, yüksek ısı aktarım katsayısı, düşük tutma.
Güvenilir ve kararlı: paslanmaz çelik 304.316L ve lehim seçimi, kaynak kalitesi yüksektir, yüksek sıcaklığa ve yüksek basınca dayanabilir, yüksek yorgunluk dayanıklılığı.
Daha az su tüketimi: Lehimlenmiş plaka ısı değiştiricisi yüksek ısı değişimi verimliliğine sahiptir,Bu yüzden sadece aynı soğutma koşulları altında kabuk ve tüp ısı değiştiricisinin soğutma suyu akışının 1/3 ihtiyacı var.
Hafif ağırlık: sadece kabuk ve boru türünün% 20 ila 30'u, nakliye ve kurulum maliyetlerini azaltır.
Düşük kirlenme katsayısı: Yüksek türbülans kirlenme katsayısını azaltır ve böylece temizlik sayısını azaltır.
Ek aksesuarlar: Kullanıcıların ihtiyaçlarına göre, esnek arayüz tasarımı, sıcaklık sensörü cihazı, sabitleme vidaları, sabitleme destekleri, flensler, klemler, yalıtım katmanı sağlayabiliriz.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
