Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL210 Serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Soğutma Ekipmanı Soğutma Sistemi Soğutucu Brazed Plate Isı Değiştiricisi Buharlandırıcı | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

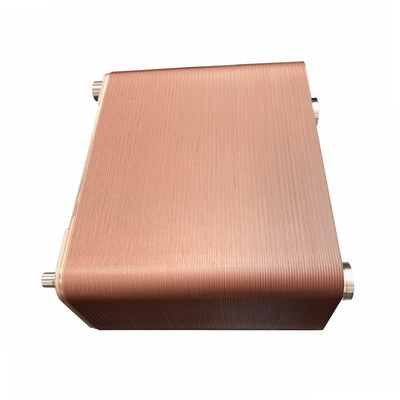

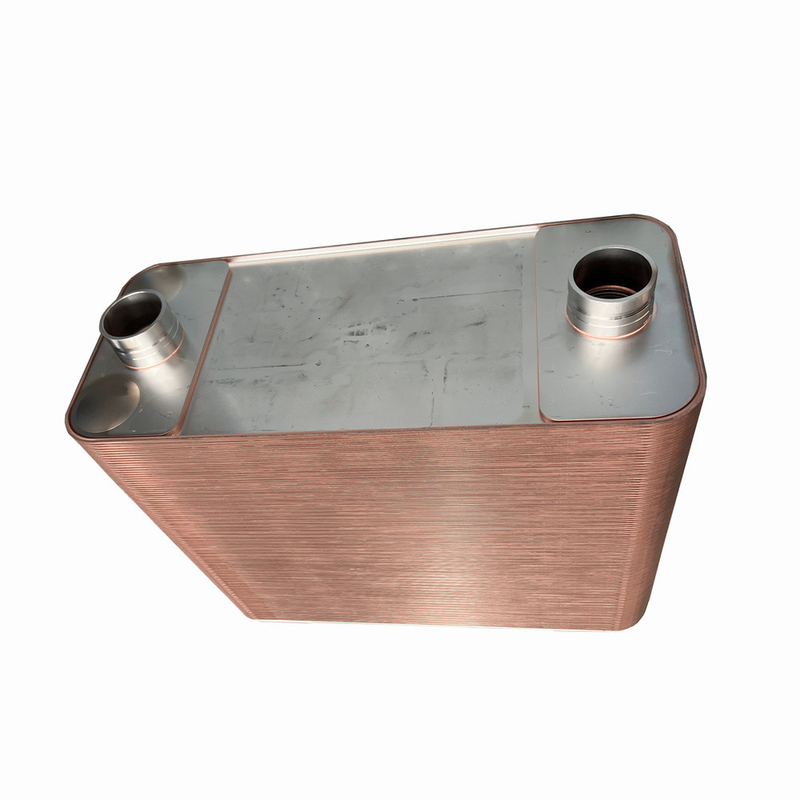

Soğutma Ekipmanı Soğutma Sistemi Soğutucu Brazed Plate Isı Değiştiricisi Buharlandırıcı
Ürün Tanımı
Lehimlenmiş plaka ısı değiştiricisinin kusurları var, sökülüp temizlenemez, onarılmaz, fiyat biraz daha yüksek.Lehimlenmiş plaka ısı değiştiricisi, ısı aktarım verimliliğini artırmak için farklı ana parametrelere göre farklı adımlardan oluşabilir.
Lehimlenmiş plaka ısı değiştiricisinin bir sızdırıcı kalıbı yoktur, plaka bakır Bo yüksek sıcaklıkta erime elektrikli kaynakla kaynaklanmıştır, plakanın dairesel bir kavisli dalgalı tasarım şeması vardır,Düşük su akışında sıvı mekaniğini yapabilir ve sızdırmayı tamamlayabilir., ısı transferi verimliliği. lehimlenmiş plaka ısı değiştiricisinin hacmi genellikle küçüktür ve ana uygulama ultra yüksek basınçta,ve deri yastık çalışma durumuna entegre edilemez.
Plakadaki sıvı mekaniğinin adımları, gerçek uygulama durumuna göre birçok açıdan oluşur ve genellikle tek adımdan ve çok adımdan oluşur.Eğer her iki taraftaki malzeme tek bir aşamada simetrikse, malzemenin bir tarafı tek bir aşama olabilir ve malzemenin diğer tarafı çift bir aşama olabilir ve malzemenin her iki tarafı da farklı aşamalardan oluşabilir.Lehimlenmiş plaka ısı değiştiricisinin özellik bileşimi, sıcak ve soğuk tarafların tek adım olmasıdır, ve çok aşamalı ısı değiştiricileri de müşterilerin gereksinimlerine göre uyarlanabilir.
Adım kompozisyonu yöntemi ısı transferi ve hidrodinamik sürtünme direnci ile hesaplanmalıdır.ve soğuk ve sıcak akış kanallarında konvektif ısı transferi indeksi mümkün olduğunca birbirine eşit veya yakın olmalıdır.Sıcaklık iletim yüzeyinin her iki tarafındaki konvektif ısı aktarım indeksi aynı veya yakın olduğu için, termal iletkenlik çok büyüktür.
Lehimlenmiş levha ısı değiştiricilerinin akış hızı levhalardan levhalara değişse de, ortalama akış hızı hala ısı transferi ve hidrodinamik sürtünme direncini hesaplamak için kullanılır.Çünkü "U" şeklindeki tek basamaklı doklama sıkıştırma plaka sabitlenirÇıkarmak kolay.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
