Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL95 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | BL95 Paslanmaz çelik bakır lehimli plaka ısı değiştiricisi yağ soğutucu kondansatör | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

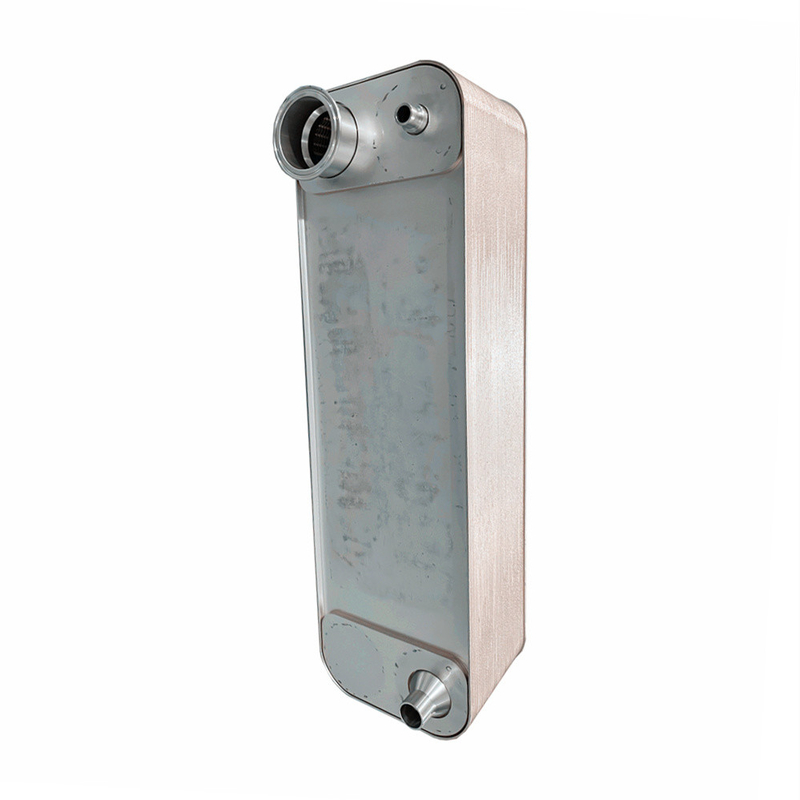

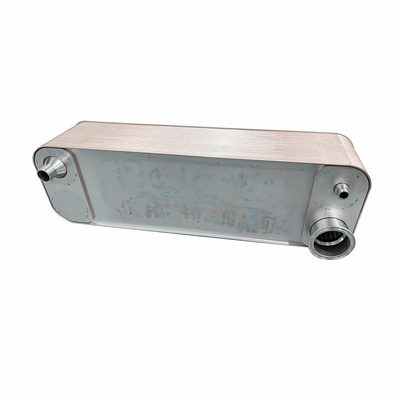

BL95 Paslanmaz çelik bakır lehimli plaka ısı değiştiricisi yağ soğutucu kondansatör
Açıklama
Lehimli plaka ısı değiştiricisi, birçok endüstride yaygın olarak kullanılan verimli, kompakt ve hafif bir ısı değiştirme ekipmanıdır.Plakalar arasında kaynaklı ve mühürlü temas kullanarak ısı transferi ve değişimini gerçekleştirir.
Birincisi, çalışma prensibi
Lehimlenmiş levha ısı değiştiricisinin çalışma prensibi esas olarak ısı değiştiren levhalar arasındaki ısı transferi mekanizmasına dayanır.bir lehimleme işlemi ile birbirine bağlı olanIsı değişim sıvısı bir tarafta bir kanaldan akıyor, soğutma sıvısı diğer tarafta bir kanaldan akıyor.Sıcaklık yüksek sıcaklıkta sıvıdan plaka üzerinden düşük sıcaklıkta sıvıya aktarılır., ısı aktarımını ve değişimini tamamlıyor.
İkincisi, yapısal özellikler
1. Kompakt tasarım: Lehimlenmiş plaka ısı değiştiricisi, çok küçük bir alanı işgal ederek, sınırlı alan fırsatları için uygundur. Geleneksel ısı değiştiricisi ekipmanlarına kıyasla,Boyut ve ağırlık açısından daha hafiftir., ve kurulumu ve bakımı daha kolay.
2Verimli ısı aktarımı: Plakayla plaka arasındaki kaynak teması nedeniyle daha yüksek ısı aktarım verimliliği elde edilebilir.Lehimlenmiş levha ısı değiştiricisi daha yüksek ısı iletkenliğine ve daha düşük ısı direncine sahiptir, böylece ısı değiştiricinin enerji verimliliğini arttırır.
3. Güçlü basınç direnci: Lehimleme işlemi ile bağlı plak ısı değiştiricisi güçlü basınç direnci gösterir ve yüksek basınç ve yüksek sıcaklık ortamına dayanabilir.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
