Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | UL CE ISO9001 WRAS ROHS CCS UL DNV GL |
| Model numarası: | BL130 serisi |
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | USD 50-1000 per Unit |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 3000 Adet |
| Ürün Adı: | BL Serisi Gaz-Yağ Isıtma ve Soğutma Uygulamalar Brazed Plate Isı DeğiştiricisiSUS304 Paslanmaz Çelik | Ana uygulama: | evaporatör kondansatörü |
|---|---|---|---|
| Plaka Malzemesi: | Paslanmaz çelik AISI316 | Bağlantılar: | Paslanmaz çelik AISI 316, 304 |
| Sertifika: | CE UL ISO9001 CCS GL DNV LR WRAS ROHS | Garanti: | 1 yıl |

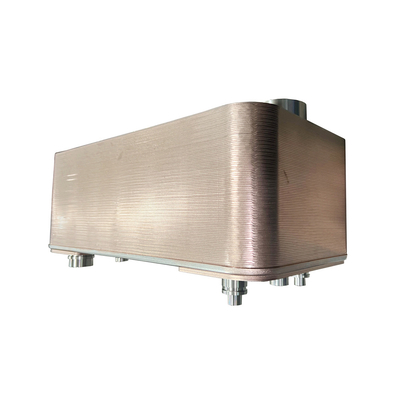

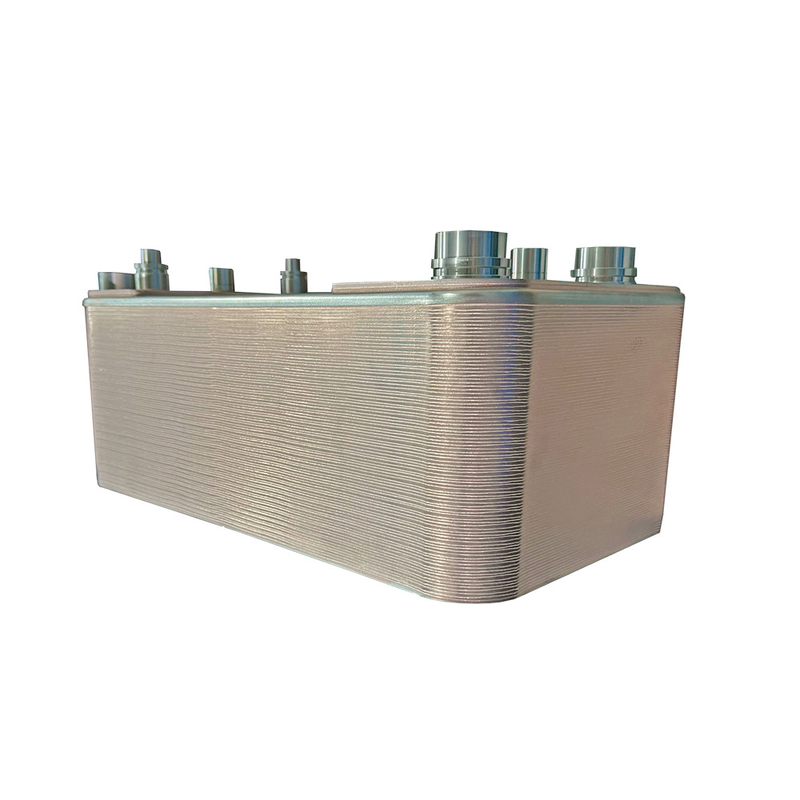

SUS304 Paslanmaz Çelik Isı Değiştiricisi Lehimlenmiş Plak Tipi Isı Değiştiricisi Su Isıtıcısı
Ürün Tanımı
Çalışma prensibi
Paslanmaz çelik levhaları birbirine bağlamak, dikiş dikişleri ve kalın çerçeve levhalarının gerekliliğini ortadan kaldırır.Lehimleme malzemesi paketi mühürler.Baode'un kaynaklı ısı değiştiricileri, en iyi ısı aktarma verimliliğini ve basınç direncini sağlayan tüm temas noktalarında kaynaklanır.Neredeyse tüm malzeme ısı aktarımı için kullanıldığından, lehimlenmiş levha ısı değiştiricisi çok kompaktin boyutundadır ve düşük bir ağırlığa ve düşük bir tutma hacimine sahiptir.Bphe (lazerli levha ısı değiştiricisi) lazerleme malzemesi olarak bakır kullanılarak vakumla bir araya getirilen ince dalgalanmış paslanmaz çelik levhalardan oluşur.Bakır kaynaklı üniteler birçok uygulama için kullanılabilir. Gıda uygulamaları ve agresif sıvılar içeren uygulamalar için nikel kaynaklı üniteler talep edilir.
Soğutma sistemleri:
Buharlaştırıcı,
Kondansör,
Ekonomizatörler ve süper ısıtıcılar
Hava kurutma makinesi
Isı pompası
Absorpsiyon soğutucusu
HVAC
Parlak zemin,
Kar erimiş.
Dondurucu
Güneş su ısı değiştiricisi
Uzak ısınma
Diğer endüstriyel uygulamalar:
Isı geri kazanımı ve
Yağ soğutucu: Hidrolik yağ soğutma, motor yağı soğutma ve yakıt yağı ısıtma.
Buhar ısıtması.
Düz plaka ısı değiştiricisi
Bira kuruşusu soğutucu
Süt pastörizasyonu
Rüzgar türbini yağ soğutucusu
Denizli yağ soğutucusu
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
Model
BL1
Uygulama
Yüzme havuzu su ısıtıcısı.
yüksek güvenilir, Baode Brazed Plate ısı değiştiricileri verimli bir şekilde ısıtmak için tasarlanmıştır
ve tüm yüzme havuzlarında suyun sıcaklığını korumak
Birincil ısı kaynağından ölçümler ve kapasiteler:
Kazan, güneş enerjisi tesisatı, ısı pompası vb.
Standart tasarım
Aşağıdakileri içeren tam paketlenmiş modül:
Deniz suyu veya hafif korozif su (balneo-terapi) ile çalışmak için paslanmaz çelik plaka ısı değiştiricisi,
Termal kaynak suyu).
Standart malzemeler
Kapak plakaları: Paslanmaz çelik AISI 316
Bağlantılar: Paslanmaz çelik AISI 316
Plakalar: Paslanmaz çelik AISI 316
Lehimlenme malzemesi: Bakır
Teklif için gerekli bilgiler
Baode'un temsilcisinin belirli bir teklif yapmasını sağlamak için, sorgulara aşağıdaki bilgiler eşlik etmelidir:
İhtiyaç duyulan akış hızları veya ısı yükü
Sıcaklık programı
Sorunlu sıvıların fiziksel özellikleri
İstenen çalışma basıncı
️ maksimum izin verilen basınç düşüşü
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
İlgili kişi: Qi
Tel: 860510-86020200-812
