Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL130 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Paslanmaz Çelik Isı Değiştiricisi Sıvı Soğutma için Brayzed Plate Isı Değiştiricisi BPHE | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

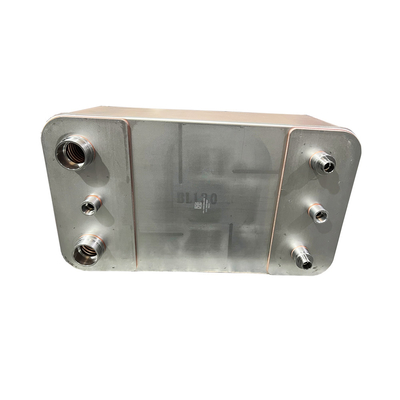

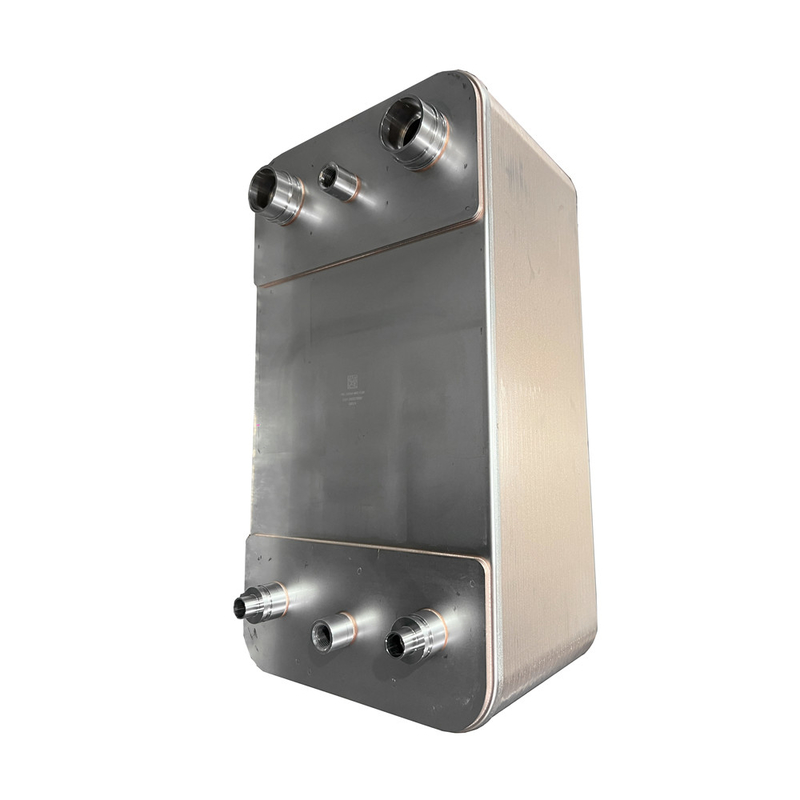

Paslanmaz Çelik Isı Değiştiricisi Sıvı Soğutma için Brayzed Plate Isı Değiştiricisi BPHE
Ürün Tanımı
Lehimlenmiş plaka ısı değiştiricisi, hiç bir dikiş, hiçbir sızıntı, hafif ağırlık, küçük boyut, düşük fiyat, kolay sökme ve kurulum ve yüksek ısı aktarım verimliliğinin avantajlarına sahiptir.Yapı buhar için uygundur., su veya işlem sıvıları ve iki sıvı arasındaki minimum sıcaklık farkı ile kullanılabilir.
Lehimlenmiş levha ısı değiştiricileri verimli bir ısı aktarımı yüzeyi ile paslanmaz çelik levhalardan oluşur. Paslanmaz çelik levhaları sıkı bir elde etmek için% 99 bakır saflığı ile yüksek sıcaklıklarda lehimlenir.,Sızıntısız ve sağlam ısı değiştiricisi. Kompakt lehimli plaka ısı değiştiricileri, 20'ye kadar dalgalanmış paslanmaz çelik plakalarından oluşacak şekilde tasarlanmıştır.Her ikinci uç plaka, tüm plakalar arasında çok sayıda temas noktası oluşturmak için baş aşağı döndürülmüştür..
Lehimlendirilme sırasında, temas noktaları da birbirine kaynaklanır ve neredeyse tüm levha yapısal malzemelerinin (yüzeyin yaklaşık% 94'ü) ısı aktarımı için kullanılmasını sağlayan kompakt bir levha oluşturur.
Plakalar, ortamın konvektif hareketini oluşturduğu iki ayrı kanal oluşturur, bu da kanal sisteminde yüksek türbülans ile sonuçlanır ve mükemmel ısı aktarım özelliklerine neden olur.ve ölçeklendirme düşük hızlarda bile mutlak bir asgari tutulur.
İşleme ve bakım sırasında, suda parçacık varsa, bir filtre kullanılmalıdır ve yumuşak parçacıkların çoğu tersine suyla yıkayarak çıkarılabilir.
Kompakt lehimlenmiş levha ısı değiştiricisi, her 3 ila 5 yılda bir bakır ve paslanmaz çelikleri aşmayan sitrik asit veya başka bir asitle yıkanacak şekilde tersine dönmelidir.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
