Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL130 serisi |
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | USD 200-500per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Özel yapımı soldurulmuş ısı değiştiricisi plaka tipi soğutma ve ısıtma için | Ana uygulama: | Endüstriyel ısıtma, HVAC&R |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

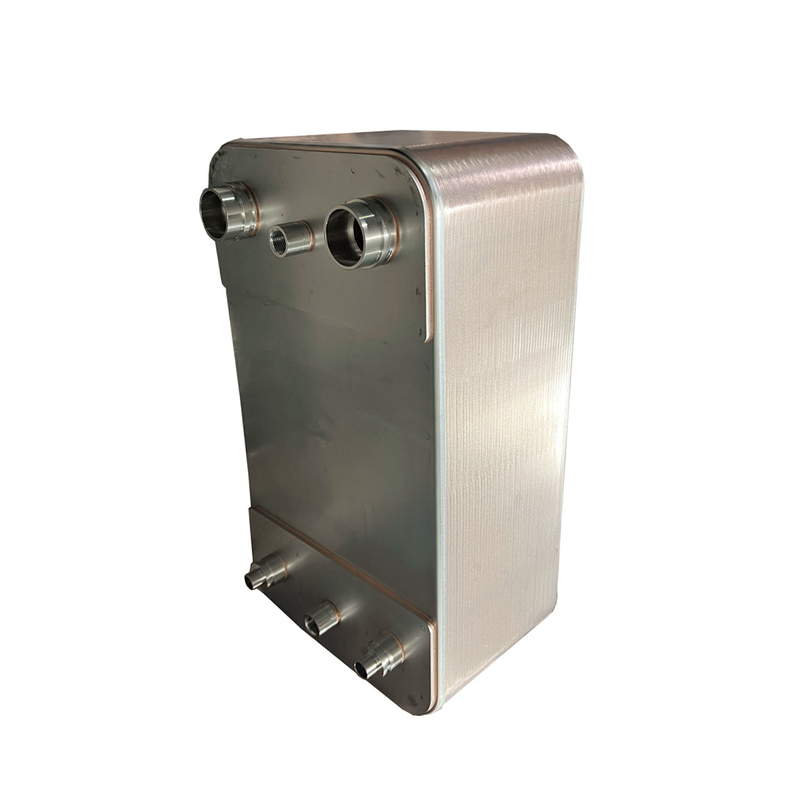

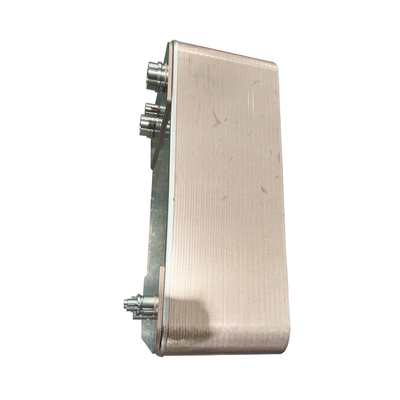

Özel yapılmış soğutma ve ısıtma için lazerli ısı değiştiricisi plaka türü
Buharatçı akış prensibi
Dalgalanmış levhalar ve köşeler arasında oluşan kanallar iki medya akışı böylece düzenlenmiştir
İki fazlı soğutucu her zaman zıt yönlerde (karşı akım akışı) alternatif kanallardan geçer.
(buhar + sıvı) çalıştırma durumuna bağlı olarak buhar kalitesi ile değişicinin sol alt kısmına girer.
Sıvı fazın buharlaşması kanalların içinde gerçekleşir ve bazı derecelerde
Süper sıcaklık her zaman talep edilir, bu nedenle süreç "kuru genişleme" olarak adlandırılır.
Buharlaştırıcı resim koyu ve açık mavi oklar soğutucu bağlantılarının konumunu gösterir.
(su) soğutulacak akımlar karşı kanala karşı akım; koyu ve açık kırmızı oklar soğutma akımlarını gösterir.
Su bağlantılarının yeri.
Standart tasarım
Plaka paketi kapak plakaları ile kaplıdır. Bağlantılar ön veya arka kapak plakasında yer almaktadır.
plakalar, ısı aktarım verimliliğini artırmak ve sertleştirmek için dalgalanmıştır.
Standart malzemeler
Kapak plakaları: Paslanmaz çelik AISI 316
Bağlantılar: Paslanmaz çelik AISI 316
Plakalar: Paslanmaz çelik AISI 316
Lehimlenme malzemesi: Bakır
Teklif için gerekli bilgiler
Baode'un temsilcisinin belirli bir teklif yapmasını sağlamak için, sorgulara aşağıdakiler eşlik etmelidir:
Ayrıntılar:
İhtiyaç duyulan akış hızları veya ısı yükü
Sıcaklık programı
Sorunlu sıvıların fiziksel özellikleri
İstenen çalışma basıncı
️ maksimum izin verilen basınç düşüşü
Endüstride ve HVAC&R'de lehimlenmiş levha ısı değiştiricilerinin avantajları
Baode Brazed plaka ısı değiştiricileri (BHE) endüstriyel üretimdeki geleneksel ısı değiştiricilerine göre birkaç avantajı vardır.
ve HVAC&R uygulamaları.
BHE'nin yüksek ısı aktarım verimliliği onu son derece kompakt ve aynı zamanda geniş alanlara yerleştirilmesi kolay hale getirir.
sınırlıdır.
¢ Aygıtın dikişleri yoktur ve bu nedenle sıcaklık ve/veya basınç yüksek olduğu uygulamalarda uygundur.
Isıtma.
Baode tedarik sistemi, dünyanın neresinde olursanız olun, BHE ünitelerinin çok kısa sürede mevcut olduğunu garanti eder.
Kısa teslimat süresi.
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
