Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL100 Serisi |
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | USD 200-500per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Yüksek ısı aktarım verimliliği Endüstriyel için paslanmaz çelik lehimli plaka ısı değiştiricisi | Ana uygulama: | Endüstriyel ısıtma, HVAC&R |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

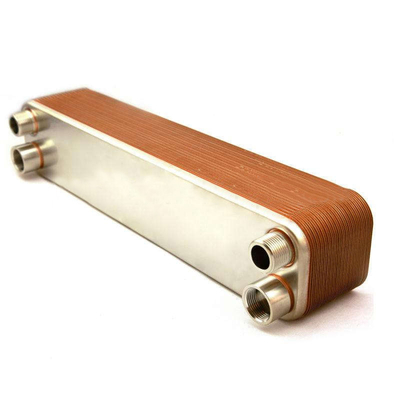

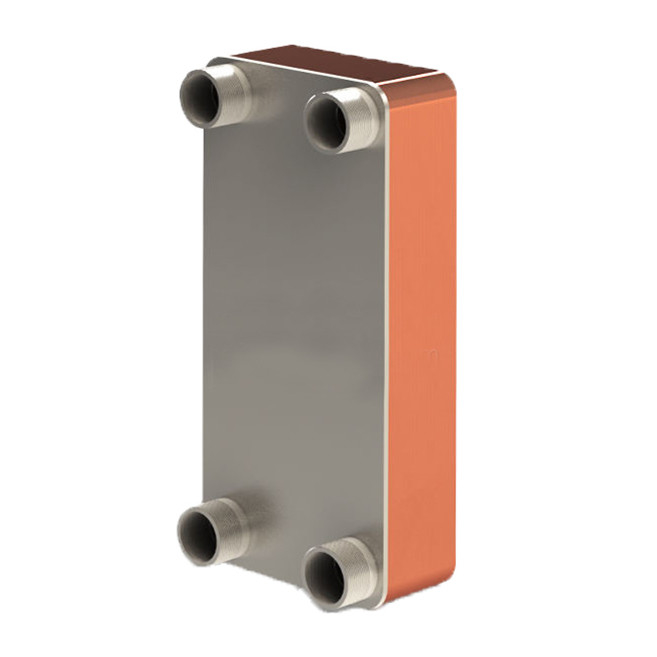

Yüksek ısı aktarım verimliliği Endüstriyel için paslanmaz çelik lehimli plaka ısı değiştiricisi
Çalışma prensibi
Lehimlenmiş levha ısı değiştiricisi yaygın olarak kullanılan bir ısı değiştirme ekipmanıdır, çalışma prensibi şunlardır:
1Temel genel bakış
Lehimlenmiş levha ısı değiştiricisi, paralel olarak düzenlenmiş bir dizi metal levhalardan oluşur, levhalar lehimleme teknolojisiyle birleştirilir, sıvı levha ile levha arasında alternatif olarak akar,ve ısı, ısı transferi elde etmek için doğrudan plakanın yüzeyinde aktarılır..
2. Sıvı akışı
Çalışma sürecinde, soğuk ve sıcak sıvılar, plak ısı değiştiricisinin farklı taraflarından, sırasıyla sıcak taraf ve soğuk taraf olarak adlandırılır.Sıcak sıvı genellikle yüksek sıcaklıklı bir sıvıdır (sıcak su gibi), buhar, vb.) ve soğuk sıvı genellikle düşük sıcaklıklı bir sıvıdır (soğuk su, soğutma sıvısı vb.).
3Sıcaklık aktarımı
Sıcak sıvı, sıcak taraftaki plakalar arasında akıp, plakaya ısı aktarır, bu da daha sonra plakanın yüzeyinden soğuk sıvıya ısı aktarır.Soğuk sıvı soğuk taraftaki plakalar arasında akıyor., sıcak sıvıdan soğuk sıvıya ısı aktarmak için ısı emiyor. Bu şekilde, sıcak sıvının sıcaklığı azalır ve soğuk sıvının sıcaklığı artar.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
