Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL26 serisi |
| Min sipariş miktarı: | 15 Adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Fabrika bakır lehimli plaka hidronik ısıtma buharlaştırıcı kondansatörü için ısı değişimi | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

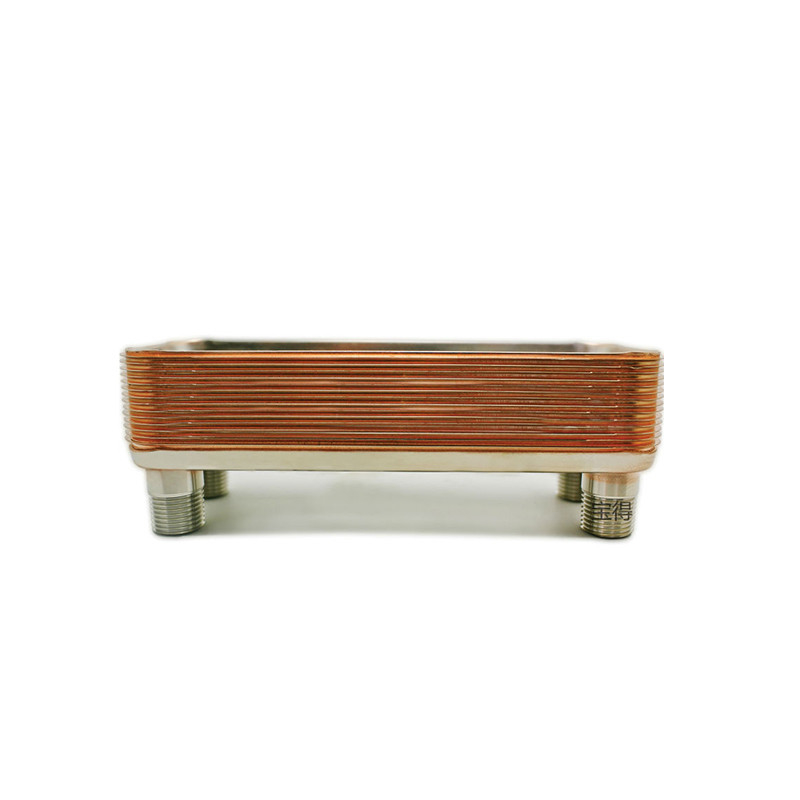

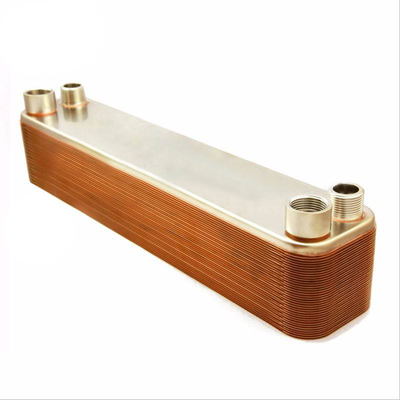

Fabrika bakır lehimli plaka hidronik ısıtma buharlaştırıcı kondansatörü için ısı değişimi
Ürün Tanımı
Çalışma prensibi
Paslanmaz çelik levhaları birbirine bağlamak, dikiş dikişleri ve kalın çerçeve levhalarının gerekliliğini ortadan kaldırır.Lehimleme malzemesi paketi mühürler.Baode'un kaynaklı ısı değiştiricileri, en iyi ısı aktarma verimliliğini ve basınç direncini sağlayan tüm temas noktalarında kaynaklanır.Neredeyse tüm malzeme ısı aktarımı için kullanıldığından, lehimlenmiş levha ısı değiştiricisi çok kompaktin boyutundadır ve düşük bir ağırlığa ve düşük bir tutma hacmine sahiptir.Bphe (lazerli levha ısı değiştiricisi) lazerleme malzemesi olarak bakır kullanılarak vakumla bir araya getirilmiş ince dalgalanmış paslanmaz çelik levhalardan oluşur.Bakır kaynaklı üniteler birçok uygulama için kullanılabilir. Gıda uygulamaları ve agresif sıvılar içeren uygulamalar için nikel kaynaklı üniteler talep edilir.
Plaka ısı değiştiricisinin iç yapısı plaka grubundan ve kabuktan oluşur.
1Plaka grubu: Plaka ısı değiştiricisinin çekirdek kısmı, kabuğa paralel bir dizi metal plattan oluşan bir plaka grubudur.Panel grubunun her plaka bir mühürlü kenarı ve açık kenarı vardırPlakalar arasında belli bir boşluk var, bu da bir ısı aktarım kanalı oluşturur.
2. Kabuk: Kabuk, çevresindeki plaka grubunun kabukudur ve deflektör, giriş ve çıkış boru hattı ve sıvı dağıtıcısı gibi yapısal bileşenlere sahiptir.sıvı akışını yönlendirmek ve dağıtmak için kullanılır
3. Sızdırma: Sızdırma, plaka grubu ile kabuk arasındaki arayüzde mühürleme rolü oynayan ve plaka grubunu sıkıştırarak ve sabitleyerek ısı ortamının sızdırılmasını sağlayan bir parçadır.
Bir işlemde, iki madde sırasıyla plaka ısı değiştiricisinin giriş ve çıkışından akıyor ve plaka grupları arasında bir ısı değişimi oluşturuyor ve böylece ısı transferi elde ediliyor.Sıvı, sıvı akış kontrol cihazı aracılığıyla koruma içine girer., deflektöre akar ve sonra her kanala ayrı ayrı girer. Her kanalda sıvı, plakanın yüzeyinde bir ısı değişimi süreci sırasında ısıyı karşıt sıvıya aktarır.Sıcaklık daha sonra deflektör ve çıkış borusundan boşaltılırBu döngü, ısı transferi amacına ulaşmak için tekrarlanır.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
Uygulama
Yüzme havuzu su ısıtıcısı.
yüksek güvenilir, Baode Brazed Plate ısı değiştiricileri verimli bir şekilde ısıtmak için tasarlanmıştır
ve tüm yüzme havuzlarında suyun sıcaklığını korumak
Birincil ısı kaynağından ölçümler ve kapasiteler:
Kazan, güneş enerjisi tesisatı, ısı pompası vb.
Standart tasarım
Aşağıdakileri içeren tam paketlenmiş modül:
Deniz suyu veya hafif korozif su (balneo-terapi) ile çalışmak için paslanmaz çelik plaka ısı değiştiricisi,
Termal kaynak suyu).
Standart malzemeler
Kapak plakaları: Paslanmaz çelik AISI 316
Bağlantılar: Paslanmaz çelik AISI 316
Plakalar: Paslanmaz çelik AISI 316
Lehimlenme malzemesi: Bakır
Teklif için gerekli bilgiler
Baode'un temsilcisinin belirli bir teklif yapmasını sağlamak için, sorgulara aşağıdaki bilgiler eşlik etmelidir:
İhtiyaç duyulan akış hızları veya ısı yükü
Sıcaklık programı
Sorunlu sıvıların fiziksel özellikleri
İstenen çalışma basıncı
️ maksimum izin verilen basınç düşüşü
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
