Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL190 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | SS304/316 Paslanmaz Çelik Lehimli Alüminyum Plak Tipi Endüstriyel Lehimli Isı Değiştiricisi | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

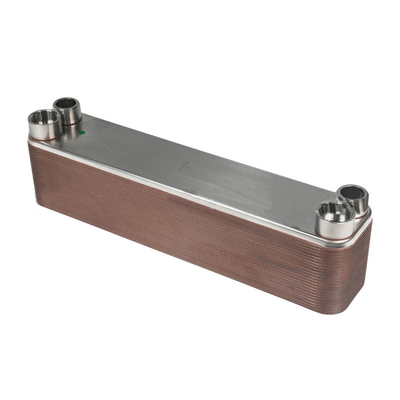

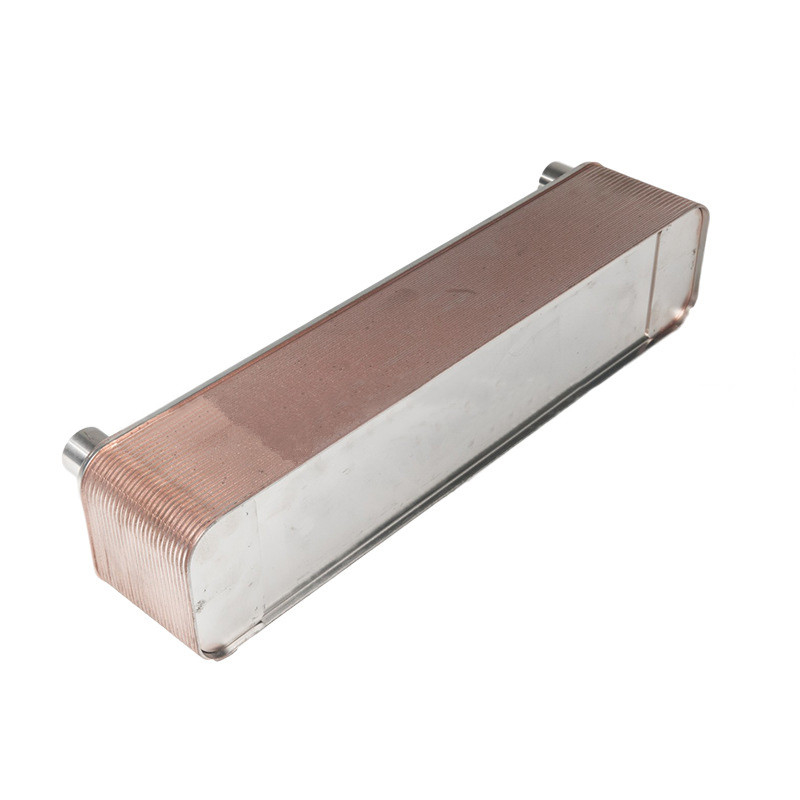

SS304/316 Paslanmaz Çelik Lehimli Alüminyum Plak Tipi Endüstriyel Lehimli Isı Değiştiricisi
Ürün Tanımı
Lehimlenmiş plaka ısı değiştiricisi, hiç bir dikiş, hiçbir sızıntı, hafif ağırlık, küçük boyut, düşük fiyat, kolay sökme ve kurulum ve yüksek ısı aktarım verimliliğinin avantajlarına sahiptir.Yapı buhar için uygundur., su veya işlem sıvıları ve iki sıvı arasındaki minimum sıcaklık farkı ile kullanılabilir.
Lehimlenmiş plaka ısı değiştiricisi boru kümesi eşit olmayan gerginliği nasıl önlenir?
Lehimlenmiş levha ısı değiştiricileri, eşdeğer aralıklarla düzenlenmiş bir dizi damgalanmış dalgalanmış levhalardan yapılır ve bu levhalar yıkayıcılarla mühürlenir ve çerçeve ve preslenme vidalarıyla üst üste yerleştirilir.Plakanın dört köşe deliği ve dikiş bir sıvı dağıtım tüpü ve bir toplama tüpü oluşturur, ve sıcak ve soğuk sıvılar, ısı değişimi için plaka boyunca akmak için her bir plakanın her iki tarafındaki akış kanallarında makul bir şekilde ayrılır.
Öncelikle, lazerli plaka ısı değiştiricisinin kaldırma çubuğunu ısı değiştiricisinin kaydırıcısının gerilim pozisyonunda (ve dikey yönde) olması için konumlandırın.Sıcaklık değiştiricisinin yerçekimine dayanır.İkinci olarak, plaka ve kabuk ısı değiştiricisi kaldırma sürecinde,Aynı zamanda konumlandırma kulağının düzlüğü korunmalıdır., böylece boru kümesi dikey olarak sıkıştırılmaz.Sıcak sıvı, konveksiyon yoluyla boru duvarının bir tarafına ısı aktarır, ve daha sonra ısı bir taraftan diğer tarafa iletkenlik yoluyla aktarır ve boru duvarının diğer tarafı da soğuk sıvıya konveksiyon yoluyla ısı aktarır,böylece ısı değiştiricinin ısı aktarımı işlemini tamamlar.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
