Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | HBL13 serisi |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Endüstriyel Bakır 304/316L Lehimlenmiş Plak Su Soğutma Ekipmanı Isı Değiştiricisi | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

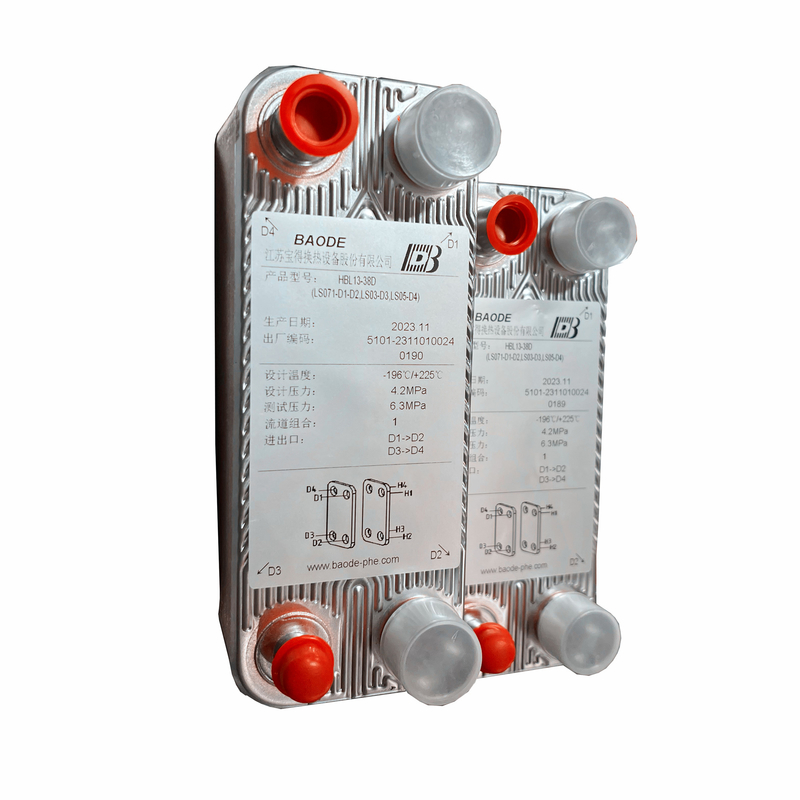

Endüstriyel Bakır 304/316L Lehimlenmiş Plak Su Soğutma Ekipmanı Isı Değiştiricisi
Ürün Tanımı
Çalışma prensibi
Lehimlenmiş levha ısı değiştiricisi, bir seri embossed konkav ve konveks paslanmaz çelik levhalardan oluşur; Aşağıdaki resimde gösterildiği gibi, iki bitişik levha bir kanal oluşturmak için 180 ° döndürülür,ve daha sonra saf bakır veya nikel, dalgalanmış paslanmaz çelik levhalardan yapılmış bir levha ısı değiştiricisini kaynatmak için vakum kaynatma fırınında kaynatma dolgu metali olarak kullanılırPlakalar arasında bir kanal oluşur ve köşelerde köşe deliklerinin dağılımı iki ortamın kanalda alternatif olarak akmasına neden olur.Çok sayıda temas noktası iyi mekanik dayanıklılık sağlarTemas noktaları ve kenarları, medya ve dış dünya arasındaki iki taraf arasında tam izolasyon sağlamak için bakır lehimle mühürlenmiştir.
Isı aktarım özelliği
1Kompakt yapı, kurulumu kolay
2Hafif ağırlık, sadece kabuk ve tüp ısı değiştiricisinin %20~30%'una eşdeğer
3. Dayanıklı, yüksek sıcaklığa ve basınca dayanabilir
4. Düşük kirlenme katsayısı, yüksek türbülans kirlenme katsayısını azaltır, böylece temizleme sayısını azaltır
5Yüksek ısı aktarım verimliliği, daha az su tüketimi
Uygulama alanı
Tekstil kâğıt endüstrisi: atık ısı atık gaz ve sıvı atıkların kullanımı
Kimya endüstrisi: ısıtma, soğutma, buharlaşma, kondansiyon süreçleri
Elektrik endüstrisi: Transformör yağ soğutucu, türbin yağı soğutucu
Metalürji endüstrisi: lastik fabrikası, sürekli dökme makinesi, oksijen jeneratörü yağlayıcı yağ soğutucu, dolaşım suyu soğutucu
Bölgesel merkezi ısıtma: buharlı su ısıtma ısı değiştiricisi, ara ısı değiştirme istasyonu ısıtıcısı, ikincil sistem su ısıtıcısı
Soğutma klima ve HVAC endüstrisi buharlaştırıcı, kondansatör, gaz süper ısıtıcısı, sıvı alt soğutucu, regeneratör vb.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
