Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | ÇIN |
| Marka adı: | Baode |
| Sertifika: | CCS/UL/CE |
| Model numarası: | BL26 serisi |
| Min sipariş miktarı: | 15 Adet |
|---|---|
| Fiyat: | USD 50-1000per Units |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 birim |
| Ürün Adı: | Brazed Plate Isı Değiştiricisi Endüstriyel Kondansatör Buharatçı Soğutucu HVAC Soğutucu Kazan Isı Po | Ana uygulama: | Araba motor yağı soğutucusu/hidrolik ısı değiştirici |
|---|---|---|---|
| Lehimleme malzemesi: | Bakır | Yağ soğutucu tipi: | Bakır lehimli plakalı eşanjör |

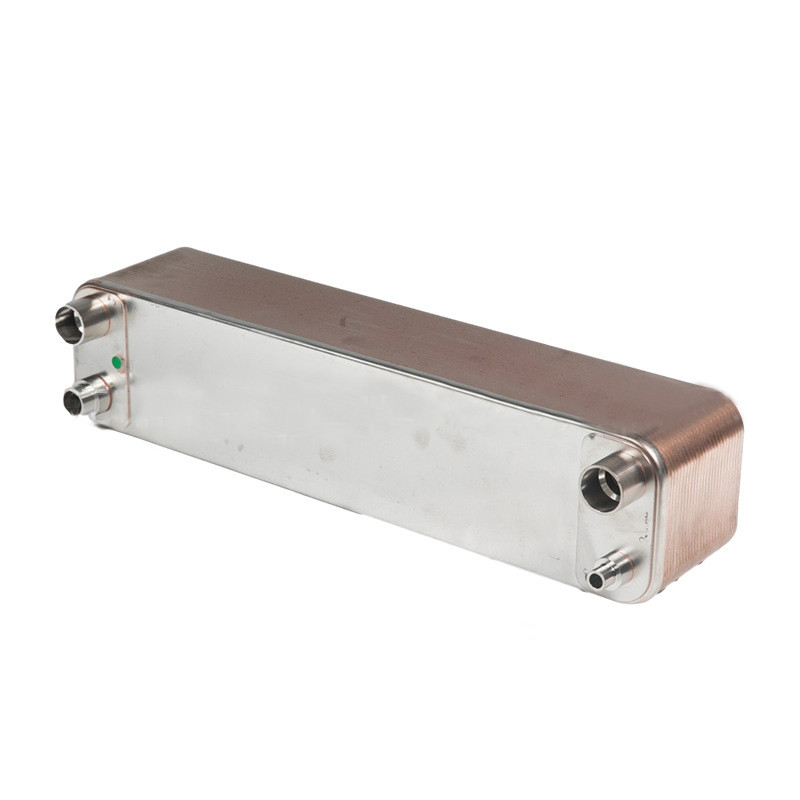

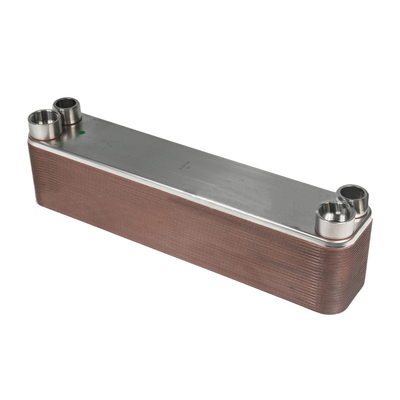

Brazed Plate Isı Değiştiricisi Endüstriyel Kondansatör Buharatçı Soğutucu HVAC Soğutucu Kazan Isı Pompası
Ürün Tanımı
Lehimleme plaka ısı değiştiricisi genel bakış:Lehimlenen plaka ısı değiştiricisi, belirli bir dalgalanmış şekle sahip bir dizi metal levhalardan oluşan yeni bir yüksek verimli ısı değiştiricisidir.
Çeşitli plakalar arasında ince bir dikdörtgen kanal oluşur ve sıcaklık yarı plakalar aracılığıyla değişir.Aynı akış direnci ve pompa güç tüketimi altında ısı transferi katsayısı çok daha yüksektir., ve uygulanabilir aralıkta kabuk ve boru ısı değiştiricilerini değiştirme eğilimi var.
Levrelenmiş levha ısı değiştiricisi uygulama alanı:
Bu tür lehimli plaka ısı değiştiricisi esas olarak soğutma, buharlaştırıcı, kondansatör, yağ soğutma, buhar ısıtma ve benzeri için kullanılır.
Lehimlenmiş levha ısı değiştiricisinin ısı aktarımı özellikleri:
Lehimlenmiş plaka ısı değiştiricisi ısıtma, endüstriyel soğutma, yağ pres ve kompresör yağ soğutma, klima, dondurulmuş gıda, kimyasal soğutma, su soğutma,içme suyu arıtma, atık su arıtma, ısı geri kazanımı ve diğer yönler.
| Model | BL26 |
| Genişlik, A [mm] | 111 |
| Yükseklik, B [mm] | 310 |
| Uzunluk, E [mm] | 10+2.36n |
| Yatay liman mesafesi, C [mm] | 50 |
| Dikey liman mesafesi, D [mm] | 250 |
| Maksimum basınç [Mpa] | 3 |
| Maksimum akış hızı [M3/h] | 8.1 |
| Ağırlık [kg] | 1.3+0.12n |
Model
BL1
Uygulama
Yüzme havuzu su ısıtıcısı.
yüksek güvenilir, Baode Brazed Plate ısı değiştiricileri verimli bir şekilde ısıtmak için tasarlanmıştır
ve tüm yüzme havuzlarında suyun sıcaklığını korumak
Birincil ısı kaynağından ölçümler ve kapasiteler:
Kazan, güneş enerjisi tesisatı, ısı pompası vb.
Standart tasarım
Aşağıdakileri içeren tam paketlenmiş modül:
Deniz suyu veya hafif korozif su (balneo-terapi) ile çalışmak için paslanmaz çelik plaka ısı değiştiricisi,
Termal kaynak suyu).
Standart malzemeler
Kapak plakaları: Paslanmaz çelik AISI 316
Bağlantılar: Paslanmaz çelik AISI 316
Plakalar: Paslanmaz çelik AISI 316
Lehimlenme malzemesi: Bakır
Teklif için gerekli bilgiler
Baode'un temsilcisinin belirli bir teklif yapmasını sağlamak için, sorgulara aşağıdaki bilgiler eşlik etmelidir:
İhtiyaç duyulan akış hızları veya ısı yükü
Sıcaklık programı
Sorunlu sıvıların fiziksel özellikleri
İstenen çalışma basıncı
️ maksimum izin verilen basınç düşüşü
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Genişlik, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Yükseklik, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Uzunluk, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| Yatay liman mesafesi, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Dikey liman mesafesi, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maksimum basınç [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Ağırlık [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Genişlik, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Yükseklik, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Uzunluk, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Yatay liman mesafesi, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Dikey liman mesafesi, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maksimum basınç [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maksimum akış hızı [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Ağırlık [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
