Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CE UL ISO9001 CCS GL DNV LR |
| Model numarası: | BB60/BH60 Serisi |
| Min sipariş miktarı: | 1 Birim |
|---|---|
| Fiyat: | USD 500-10000 per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |
| Ürün Adı: | Yüksek Performanslı Ayrılıklı Gasketi Isı Transfer Endüstriyel Kondansör Plaka Isı Değiştiricisi | Ana uygulama: | Yüzme havuzu su ısıtması |
|---|---|---|---|
| Plaka Malzemesi: | Paslanmaz çelik / Titanyum | Conta: | NBR/EPDM |
| Çerçeve plağı: | Hafif çelik Epoxy boyalı |

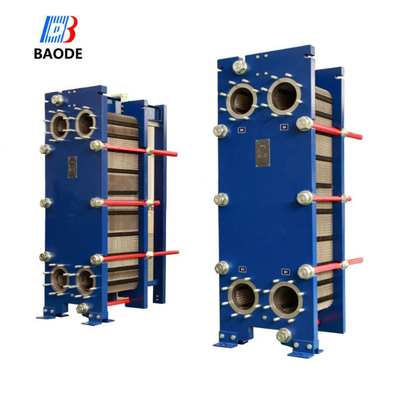

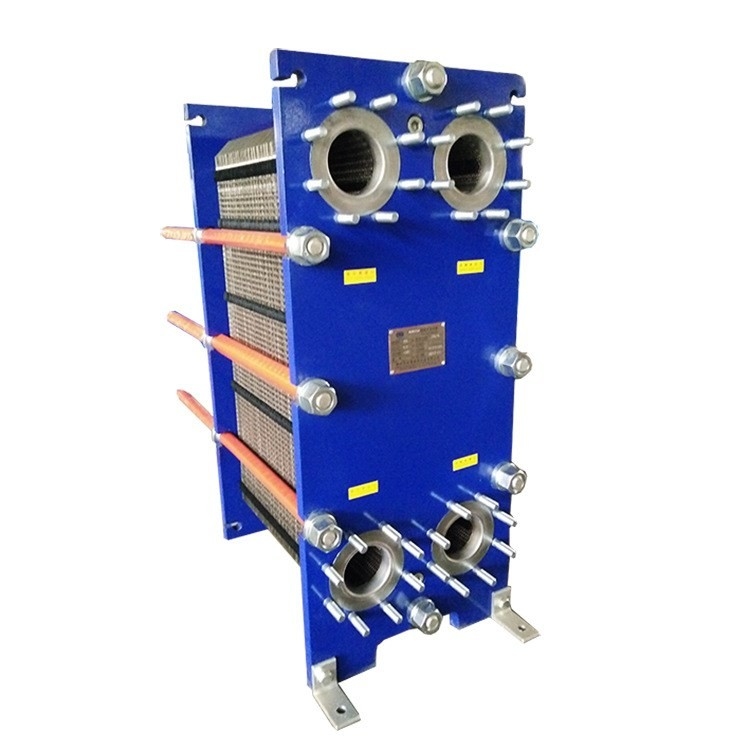

Yüksek Performanslı Ayrılıklı Gasketi Isı Transfer Endüstriyel Kondansör Plaka Isı Değiştiricisi
| Model | BH60 | |
| Çapraz referans | M6, M6M | |
| Yükseklik, H [mm] | 920 | 940 |
| Genişlik, W [mm] | 320 | 330 |
| Min standart uzunluk, L [mm] | 500 | 500 |
| Maksimum standart uzunluk, L [mm] | 1500 | 1500 |
| Dikey liman mesafesi, VC [mm] | 640 | 640 |
| Yatay liman mesafesi, HC [mm] | 140 | 140 |
| Maksimum sıcaklık [°C] | 180 | 180 |
| Maksimum basınç [barg] | 10 | 16 |
| Flanş boyutu | DN50/2' | DN50/2' |
| Maks. akış hızı [kg/s] | 16 | 16 |
(Mmm'de ölçüm, N plak sayısını gösterir)
| Plak malzemesi | Uygun Sıvı Türler | ||
| Paslanmaz çelik (AISI304.316 vb.) | Saf Su, Normal Su, Yemek Yağı, Mineral Yağ | ||
| Ti, Ti-pd | Deniz suyu, tuzlu su, mineral su | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Seyreltilmiş Sülfürik Asit, Organik Su Solüsyonu | ||
| Ni | Yüksek sıcaklık ve konsantrasyonlu kanatlı soda | ||
| Hastelloy (C276, D205, B2G) | Konsantrasyon Sülfürik Asit, Hidroklorik Asit, Fosforik Asit | ||
| Paketin malzemesi | Çalışma sıcaklığı °C | Uygun Sıvı Türler | |
| NBR | -15~+135°C | Su, Deniz suyu, Mineral Yağ, Tuzlu Su | |
| EPDM | -25~+180°C | Sıcak Su, Buhar, Asit, Alkali | |
| F26 | -55~+230°C | Asit, Alkali | |
| TPF | -0~+160°C | Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar | |
Başvurular
Genel ısıtma ve soğutma görevleri.
Standart tasarım
Plaka ısı değiştiricisi iki sıvının geçmesi için porthole ile dalgalanmış metal plakalar bir paket oluşur
Plaka paketi sabit bir çerçeve plaka ve hareketli bir basınç plakası arasında monte edilir ve sıkıştırma vidaları ile sıkıştırılır.Plakalar, interpolat kanalını mühürleyen ve sıvıları alternatif kanallara yönlendiren bir dikişle donatılmıştır.Plaka sayısı akış hızına, sıvıların fiziksel özelliklerine, basınç düşüşüne ve sıcaklık programına göre belirlenir.
Plaka dalgalanmaları sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.Çerçeve plaka ve basınç plakası üst taşıma çubuğundan asılı ve alt yönlendirme çubuğu tarafından yerleştirilmiştirBağlantılar çerçeve levhasında veya bir veya her iki sıvının da bir ünite içinde birden fazla geçiş yapması durumunda çerçeve ve basınç levhalarında yer almaktadır.
Tipik kapasiteler
Sıvı akış hızı
Çevreye bağlı olarak 16 kg/s'ye kadar (250 gpm) izin verilir
Basınç düşüşü ve sıcaklık programı.
Buharla su ısıtma
300 ila 800 kW
Çalışma prensibi
Plakalar arasında kanallar oluşur ve iki ortamın alternatif kanallardan akması için köşe portları düzenlenir.ve mümkün olan en yüksek verimlilik için tam karşı akım akışı oluşturulurPlakaların dalgalanması, plakalar arasındaki geçişi sağlar, her bir plakanı bitişik olanla destekler ve etkili bir ısı aktarımı ile sonuçlanan türbülansı arttırır.
Gıda endüstrisi:Süt pastörizasyonu, Süt ve içecekler pastörizasyonu, Şarap temperasyonu, Şişelenmiş su arıtımı, CIP (yerinde temizlik)
Isıtma, ters osmose suyu.
Denizli uygulama:Ana veya yardımcı motorların veya türbinlerin merkezi soğutması, yağlama yağı soğutması, soğutma silindirleri, pistonlar, enjeksiyon nozeleri için dolaşım suyunun yeniden soğutması, Baoder yağı soğutması,Kompresör yağı ve diğer yağlayıcılar, Yağlama yağı ve ağır yakıt yağı ön ısıtımı, Tatlı su üretimi için deniz suyunun ön ısıtımı, Isı geri kazanımı, Yolcu kabinleri ve kargo alanlarının klima için ısı değişimi
Diğerleri:Turbin yağı soğutucu, kimyasal endüstri, şehir ısıtması, şehir soğutması, yüzme havuzu ısıtması, güneş ısıtması,
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
ISO9001, CE, UL, WRAS, ROHS, CCS vb. tarafından sertifikalandırılmıştır.
