Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CE/UL |
| Model numarası: | BH100 Serisi |
| Min sipariş miktarı: | 1 Birim |
|---|---|
| Fiyat: | USD 300-1000 per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |
| Ürün Adı: | BH100 Deniz suyu soğutma sistemi için paslanmaz çelik gazket plaka ısı değiştiricisi | Uygulama: | Sıvıdan sıvıya ısı alışverişi |
|---|---|---|---|
| Çerçeve malzemesi: | Karbon çelik | Plaka Malzemesi: | Paslanmaz çelik, Ti |
| Conta: | NBR/EPDM/VİTON | Güç: | 300 - 800 kW |
| Pratik uygulama: | CIP Isıtma, Şarap Temperleme |

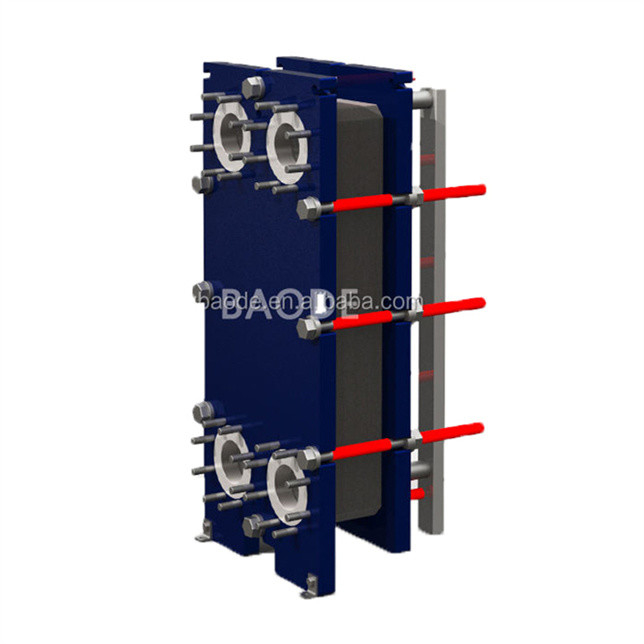

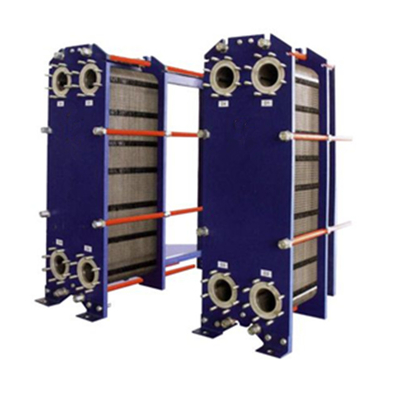

BH100 Deniz suyu soğutma sistemi için paslanmaz çelik gazket plaka ısı değiştiricisi
Paket plaka ısı değiştiricisi, sıvı-sıvı ve sıvı-buhar ısı değişimi için ideal bir ekipmandır.Bu, belirli bir dalgalanmış şekle sahip bir dizi metal tabakadan yapılmış yeni bir yüksek verimli ısı değiştiricisi türüdür.Eşsiz yapısı, birçok ısı değiştiricisinde iyi bir avantaj oluşturur.
Yapısal ilke
Çıkarılabilir plaka ısı değiştiricisi, belirli bir aralıkta damgalanmış birçok dalgalanmış levhalardan yapılır, etrafı contalarla mühürlenir ve çerçeve ve sıkıştırma spiralı ile üst üste yerleştirilir.Plaka ve dikiş dört köşeli delikler bir sıvı dağıtım tüpü ve bir toplama tüpü oluşturur, ve aynı zamanda sıcak ve soğuk sıvıları makul bir şekilde ayırarak, her bir plakanın her iki tarafındaki akış kanalında akarlar ve plakanın içinden ısı değişimini gerçekleştirirler.
Çalışma prensibi
Plaka soğutucusu, belirli bir dalgalanmış şekle sahip bir ısı değişim platosuna basılmış, sonra yığılmış ve klavye ve vidalar ile sabitlenmiş ince bir metal plattan yapılmış bir ısı değiştiricidir.Çeşitli levhalar arasında ince bir dikdörtgen kanal oluşurİş sıvısı iki plaka arasında oluşmuş dar, sarmal bir kanaldan akıyor.Sıcak ve soğuk sıvılar akış yolundan sırayla geçerler., ve sıvıları ayırmak için ortasında bir bölme plağı var ve ısı plaka üzerinden aktarılır.
Yapısı ve ısı transferi prensibi, kompakt yapısı, küçük ayak izi, yüksek ısı transferi verimliliği, büyük operasyon esnekliği özelliklerine sahip olduğunu belirler.geniş uygulama alanı, küçük ısı kaybı, uygun kurulum ve temizlik.
| Model | BH100B / BH100H | |
| Çapraz referans | M10M, M10B | |
| Yükseklik, H [mm] | 1084 | 1084 |
| Genişlik, W [mm] | 470 | 470 |
| Min standart uzunluk, L [mm] | 700 | 700 |
| Maksimum standart uzunluk, L [mm] | 2300 | 2300 |
| Dikey liman mesafesi, VC [mm] | 719 | 719 |
| Yatay liman mesafesi, HC [mm] | 225 | 225 |
| Maksimum sıcaklık [°C] | 180 | 180 |
| Maksimum basınç [barg] | 10 | 16 |
| Flanş boyutu | DN100/4' | DN0100/4" |
| Maks. akış hızı [kg/s] | 50 | |
(Mmm'de ölçüm, N plak sayısını gösterir)
| Plak malzemesi | Uygun Sıvı Türler | ||
| Paslanmaz çelik (AISI304.316 vb.) | Saf Su, Normal Su, Yemek Yağı, Mineral Yağ | ||
| Ti, Ti-pd | Deniz suyu, tuzlu su, mineral su | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Seyreltilmiş Sülfürik Asit, Organik Su Solüsyonu | ||
| Ni | Yüksek sıcaklık ve konsantrasyonlu kanatlı soda | ||
| Hastelloy (C276, D205, B2G) | Konsantrasyon Sülfürik Asit, Hidroklorik Asit, Fosforik Asit | ||
| Paketin malzemesi | Çalışma sıcaklığı °C | Uygun Sıvı Türler | |
| NBR | -15~+135°C | Su, Deniz suyu, Mineral Yağ, Tuzlu Su | |
| EPDM | -25~+180°C | Sıcak Su, Buhar, Asit, Alkali | |
| F26 | -55~+230°C | Asit, Alkali | |
| TPF | -0~+160°C | Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar | |
Eşsiz tasarımı ve verimli performansı ile sıvı değiştiricisi, çeşitli endüstriyel ve sivil alanlarda yaygın olarak kullanılmaktadır.hafif ve bakımı kolayModern ısı transferi teknolojisinde liderlik yapıyor.
Sıcak ve soğuk sıvılar çok küçük bir akış kanalında akıyor.Bu da ısı aktarımı verimliliğini büyük ölçüde artırır.Aynı zamanda, sıvının çalkantılı durumu nedeniyle, ısı transferi işlemi daha verimlidir.
