Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CE/UL |
| Model numarası: | BH100 Serisi |
| Min sipariş miktarı: | 1 Birim |
|---|---|
| Fiyat: | USD 300-1000 per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |
| Ürün Adı: | Plaka ve Çerçeve Isı Değiştiricisi Tekne/Gıda Kaliteli Isı Değiştiricisi Endüstriyel Paket Plaka Isı | Uygulama: | Sıvıdan sıvıya ısı alışverişi |
|---|---|---|---|
| Çerçeve malzemesi: | Karbon çelik | Plaka Malzemesi: | Paslanmaz çelik, Ti |
| Conta: | NBR/EPDM/VİTON | Güç: | 300 - 800 kW |
| Pratik uygulama: | CIP Isıtma, Şarap Temperleme |

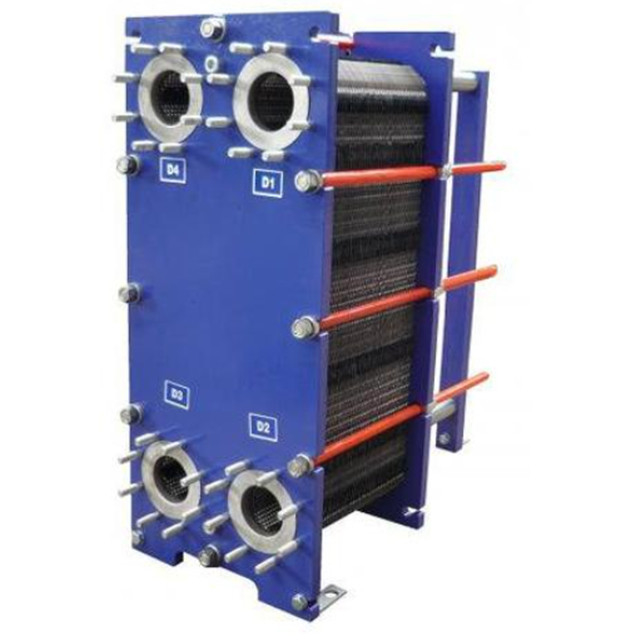

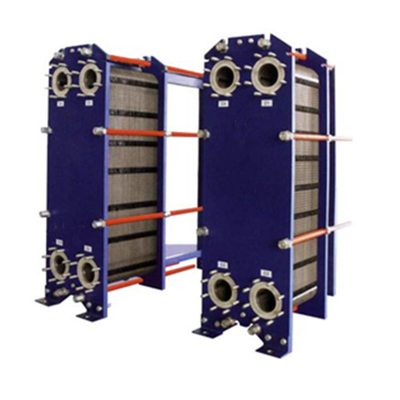

Plaka ve Çerçeve Isı Değiştiricisi Tekne/Gıda Kaliteli Isı Değiştiricisi Endüstriyel Paket Plaka Isı Değiştiricisi
Bir plaka ısı değiştiricisi olarak da bilinen bir sıvı değiştiricisi, verimli ve kompakt bir ısı değiştirme cihazıdır.Kapalı bir ısı değiştirme kanalı oluşturmak için bir sıkıştırma aygıtı tarafından bir araya getirilen paralel plakalardan oluşurÇalışma prensibi, esas olarak eşsiz plaka tasarımında ve ısı transferi işleminde yansıtılır.
Bir plaka ısı değiştiricisinin çekirdeği, genellikle paslanmaz çelik veya titanyum alaşımı gibi korozyona dayanıklı ve iyi ısı transferi performansına sahip bir malzemeden yapılmış olan plaktır.Her bir plaka bir akış kanalı ile tasarlanmıştır, böylece sıvı geçtikçe ince bir laminar akış oluştururBu plakalardan farklı sıcaklıklarda iki sıvı aktığı zaman, daha yüksek sıcaklıkta sıvıdan daha düşük sıcaklıkta sıvıya ısı aktarılır.ısı değişimini elde etmek.
Plaka ısı değiştiricisinin tasarımı, iki sıvıyı tamamen izole eder, farklı sıvılar arasındaki karıştırmayı engeller ve sürecin güvenilirliğini sağlar.kompakt yapısı ve verimli ısı aktarımı performansı nedeniyle, plaka ısı değiştiricileri, ısıtma, soğutma, endüstriyel atık ısı geri kazanımı gibi birçok alanda yaygın olarak kullanılmaktadır.
Gerçek çalışmada, dikiş levhası ısı değiştiricisinin avantajları da çok açık.Ekipmanın bakımı basit ve hızlı.Aynı zamanda, verimli ısı transferi performansı ve düşük direnç kaybı nedeniyle, enerji verimliliği büyük ölçüde iyileştirilir ve işletme maliyeti azaltılır.
| Model | BH100B / BH100H | |
| Çapraz referans | M10M, M10B | |
| Yükseklik, H [mm] | 1084 | 1084 |
| Genişlik, W [mm] | 470 | 470 |
| Min standart uzunluk, L [mm] | 700 | 700 |
| Maksimum standart uzunluk, L [mm] | 2300 | 2300 |
| Dikey liman mesafesi, VC [mm] | 719 | 719 |
| Yatay liman mesafesi, HC [mm] | 225 | 225 |
| Maksimum sıcaklık [°C] | 180 | 180 |
| Maksimum basınç [barg] | 10 | 16 |
| Flanş boyutu | DN100/4' | DN0100/4" |
| Maks. akış hızı [kg/s] | 50 | |
(Mmm'de ölçüm, N plak sayısını gösterir)
| Plak malzemesi | Uygun Sıvı Türler | ||
| Paslanmaz çelik (AISI304.316 vb.) | Saf Su, Normal Su, Yemek Yağı, Mineral Yağ | ||
| Ti, Ti-pd | Deniz suyu, tuzlu su, mineral su | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Seyreltilmiş Sülfürik Asit, Organik Su Solüsyonu | ||
| Ni | Yüksek sıcaklık ve konsantrasyonlu kanatlı soda | ||
| Hastelloy (C276, D205, B2G) | Konsantrasyon Sülfürik Asit, Hidroklorik Asit, Fosforik Asit | ||
| Paketin malzemesi | Çalışma sıcaklığı °C | Uygun Sıvı Türler | |
| NBR | -15~+135°C | Su, Deniz suyu, Mineral Yağ, Tuzlu Su | |
| EPDM | -25~+180°C | Sıcak Su, Buhar, Asit, Alkali | |
| F26 | -55~+230°C | Asit, Alkali | |
| TPF | -0~+160°C | Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar | |
Eşsiz tasarımı ve verimli performansı ile sıvı değiştiricisi, çeşitli endüstriyel ve sivil alanlarda yaygın olarak kullanılmaktadır.hafif ve bakımı kolayModern ısı transferi teknolojisinde liderlik yapıyor.
Sıcak ve soğuk sıvılar çok küçük bir akış kanalında akıyor.Bu da ısı aktarımı verimliliğini büyük ölçüde artırır.Aynı zamanda, sıvının çalkantılı durumu nedeniyle, ısı transferi işlemi daha verimlidir.
