Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | ÇIN |
| Marka adı: | Baode |
| Sertifika: | CE/UL |
| Model numarası: | BH100 Serisi |
| Min sipariş miktarı: | 1 ÜNİTE |
|---|---|
| Fiyat: | USD 300-1000 per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |
| Ürün Adı: | BH100 Paslanmaz çelik titanyum gazket plaka soğutma suyu ve deniz suyu için ısı değiştiricisi | Uygulama: | Sıvıdan sıvıya ısı alışverişi |
|---|---|---|---|
| Çerçeve malzemesi: | Karbon çelik | Plaka Malzemesi: | Paslanmaz çelik, Ti |
| Conta: | NBR/EPDM/VİTON | Güç: | 300 - 800 kW |
| Pratik uygulama: | CIP Isıtma, Şarap Temperleme |

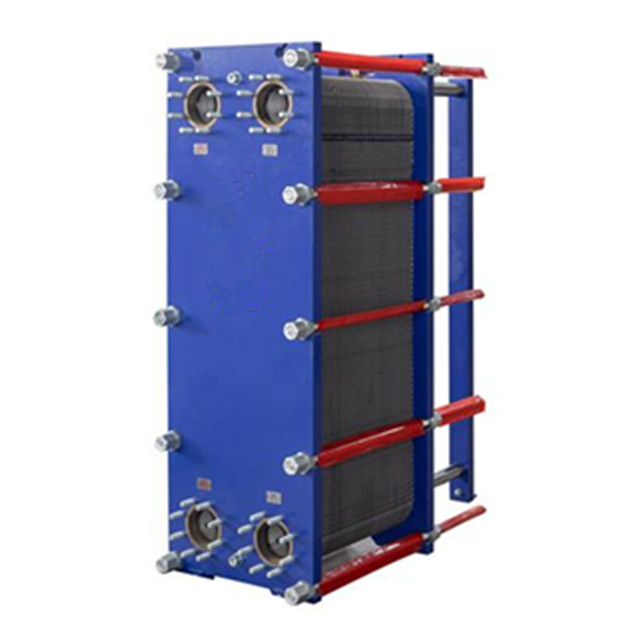

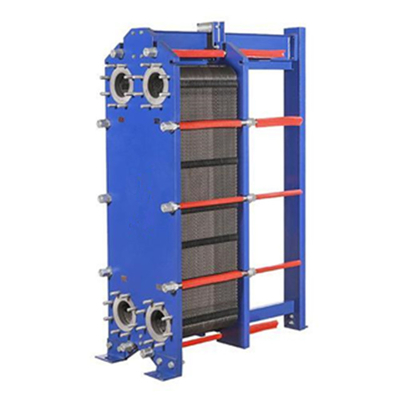

BH100 Paslanmaz çelik titanyum gazket plaka soğutma suyu ve deniz suyu için ısı değiştiricisi
Gazete plaka ısı değiştiricisi bir ısı değiştiricisi türüdür. Yüksek ısı aktarım katsayısı ile karakterize edilir; Temir ve temizleme kolay; Düşük kirlenme katsayısı; Kompakt yapı, küçük ayak izi,hafif ağırlık· Isı aktarım alanını veya işlem kombinasyonunu değiştirmek kolaydır; Son sıcaklık farkı küçüktür.
Tanıtım
Belli bir aralıkta damgalanmış bir sürü dalgalanmış levha ile yapılmış, etrafında dikişlerle mühürlenmiş ve çerçeve ve sıkıştırma spiralı ile üst üste konulmuştur.Plakanın ve dikişin dört köşeli delikleri bir sıvı dağıtım tüpü ve bir toplama tüpü oluşturduSıcak ve soğuk sıvıyı makul bir şekilde ayırırken, her bir plakanın her iki tarafındaki akış kanalında, ısı değişimi için plakanın içinden akar.
Çalışma prensibi
Sıcak ve soğuk ortamların geçmesi için plaka üzerinde dört köşe deliği olan bir takım metal plakalardan oluşur.Bir plaka ve B plakası sırayla düzenlenir, plakalar arasında bir ağ kanalı oluşur ve mühürleme kılıfı sıcak ve soğuk ortamları ısı değiştiricide mühürlerken, sıcak ve soğuk ortamları karıştırmadan makul bir şekilde ayırır.Kanalda., soğuk ve sıcak sıvı akışı aralıklarla, ihtiyaç göre karşı akım veya akış boyunca olabilir, duvar ısı değişimi boyunca soğuk ve sıcak sıvı akış sürecinde,İstenen etkiyi elde etmek için.
| Model | BH100B / BH100H | |
| Çapraz referans | M10M, M10B | |
| Yükseklik, H [mm] | 1084 | 1084 |
| Genişlik, W [mm] | 470 | 470 |
| Min standart uzunluk, L [mm] | 700 | 700 |
| Maksimum standart uzunluk, L [mm] | 2300 | 2300 |
| Dikey liman mesafesi, VC [mm] | 719 | 719 |
| Yatay liman mesafesi, HC [mm] | 225 | 225 |
| Maksimum sıcaklık [°C] | 180 | 180 |
| Maksimum basınç [barg] | 10 | 16 |
| Flanş boyutu | DN100/4' | DN0100/4" |
| Maks. akış hızı [kg/s] | 50 | |
(Mmm'de ölçüm, N plak sayısını gösterir)
| Plak malzemesi | Uygun Sıvı Türler | ||
| Paslanmaz çelik (AISI304.316 vb.) | Saf Su, Normal Su, Yemek Yağı, Mineral Yağ | ||
| Ti, Ti-pd | Deniz suyu, tuzlu su, mineral su | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Seyreltilmiş Sülfürik Asit, Organik Su Solüsyonu | ||
| Ni | Yüksek sıcaklık ve konsantrasyonlu kanatlı soda | ||
| Hastelloy (C276, D205, B2G) | Konsantrasyon Sülfürik Asit, Hidroklorik Asit, Fosforik Asit | ||
| Paketin malzemesi | Çalışma sıcaklığı °C | Uygun Sıvı Türler | |
| NBR | -15~+135°C | Su, Deniz suyu, Mineral Yağ, Tuzlu Su | |
| EPDM | -25~+180°C | Sıcak Su, Buhar, Asit, Alkali | |
| F26 | -55~+230°C | Asit, Alkali | |
| TPF | -0~+160°C | Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar | |
Eşsiz tasarımı ve verimli performansı ile sıvı değiştiricisi, çeşitli endüstriyel ve sivil alanlarda yaygın olarak kullanılmaktadır.hafif ve bakımı kolayModern ısı transferi teknolojisinde liderlik yapıyor.
Sıcak ve soğuk sıvılar çok küçük bir akış kanalında akıyor.Bu da ısı aktarımı verimliliğini büyük ölçüde artırır.Aynı zamanda, sıvının çalkantılı durumu nedeniyle, ısı transferi işlemi daha verimlidir.
