Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CE/UL |
| Model numarası: | BH30B Serisi |
| Min sipariş miktarı: | 1 ÜNİTE |
|---|---|
| Fiyat: | USD 150-200 per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |
| Ürün Adı: | AISI316 paslanmaz çelik plakalar NBR Gıda Endüstrisi için plaka | Uygulama: | Gıda Endüstrisi, CIP Isıtma |
|---|---|---|---|
| Çerçeve malzemesi: | Karbon çelik | Plaka Malzemesi: | Paslanmaz çelik AISI316, 304, TI, NI |
| Conta: | NBR/EPDM/VİTON |

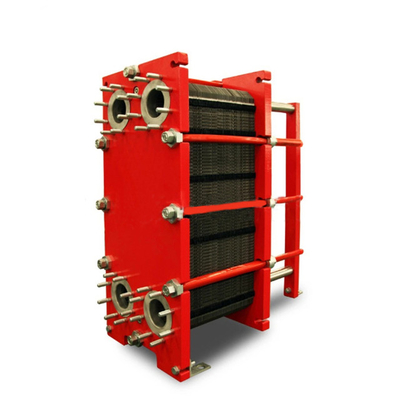

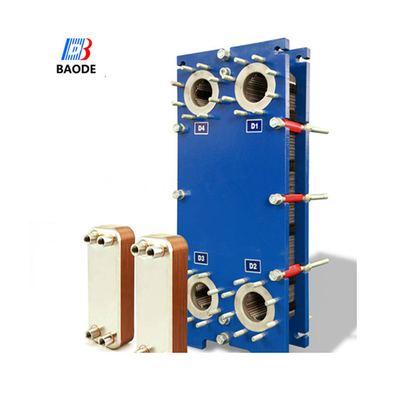

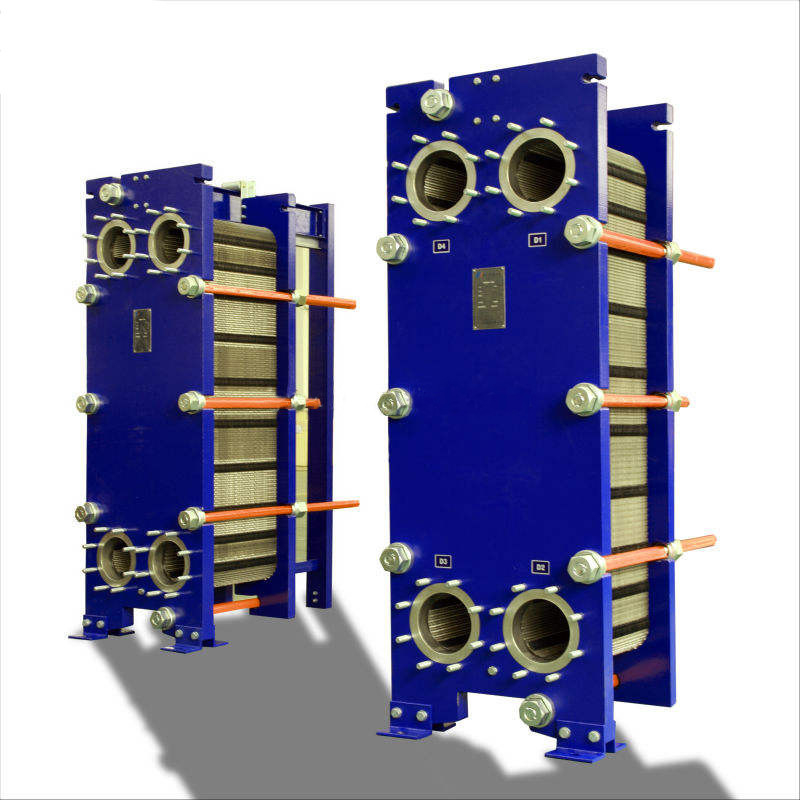

AISI316 paslanmaz çelik plakalar NBR Gıda Endüstrisi için plaka
| Model | BH30B |
| Çapraz referans | M3 |
| Yükseklik, H [mm] | 480 |
| Genişlik, W [mm] | 180 |
| Min standart uzunluk, L [mm] | 400 |
| Maksimum standart uzunluk, L [mm] | 650 |
| Dikey liman mesafesi, VC [mm] | 357 |
| Yatay liman mesafesi, HC [mm] | 60 |
| Maksimum sıcaklık [°C] | 180 |
| Maksimum basınç [barg] | 16 |
| Flanş boyutu | 1 1/4 inçlik boru |
| Maks. akış hızı [kg/s] | 4 |
(Mmm'de ölçüm, N plak sayısını gösterir)
| Plak malzemesi | Uygun Sıvı Türler | ||
| Paslanmaz çelik (AISI304.316 vb.) | Saf Su, Normal Su, Yemek Yağı, Mineral Yağ | ||
| Ti, Ti-pd | Deniz suyu, tuzlu su, mineral su | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Seyreltilmiş Sülfürik Asit, Organik Su Solüsyonu | ||
| Ni | Yüksek sıcaklık ve konsantrasyonlu kanatlı soda | ||
| Hastelloy (C276, D205, B2G) | Konsantrasyon Sülfürik Asit, Hidroklorik Asit, Fosforik Asit | ||
| Paketin malzemesi | Çalışma sıcaklığı °C | Uygun Sıvı Türler | |
| NBR | -15~+135°C | Su, Deniz suyu, Mineral Yağ, Tuzlu Su | |
| EPDM | -25~+180°C | Sıcak Su, Buhar, Asit, Alkali | |
| F26 | -55~+230°C | Asit, Alkali | |
| TPF | -0~+160°C | Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar | |
Standart tasarım
Plaka ısı değiştiricisi iki sıvı geçiş için portholes ile dalgalanmış metal plakalar bir paket oluşur
Plaka paketi sabit bir çerçeve plaka ve hareketli bir basınç plakası arasında monte edilir ve sıkıştırma vidaları ile sıkıştırılır.Plakalar, interpolat kanalını mühürleyen ve sıvıları alternatif kanallara yönlendiren bir dikişle donatılmıştır.Plaka sayısı akış hızı, sıvıların fiziksel özellikleri, basınç düşüşü ve sıcaklık programı ile belirlenir.
Plaka dalgalanmaları sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.Çerçeve plaka ve basınç plakası üst taşıma çubuğundan asılı ve alt kılavuz çubuğu tarafından yerleştirilmiştirBağlantılar çerçeve levhasında veya bir veya her iki sıvının da bir ünite içinde birden fazla geçiş yapması durumunda çerçeve ve basınç levhalarında yer almaktadır.
Tipik kapasiteler
Sıvı akış hızı
Çevreye bağlı olarak 16 kg/s'ye kadar (250 gpm) izin verilir
Basınç düşüşü ve sıcaklık programı.
Buharla su ısıtma
300 ila 800 kW
Çalışma prensibi
Plakalar arasında kanallar oluşur ve iki ortamın alternatif kanallardan akması için köşe portları düzenlenir.ve mümkün olan en yüksek verimlilik için tam karşı akım akışı oluşturulurPlakaların dalgalanması, plakalar arasındaki geçişi sağlar, her bir plakanı bitişik olanla destekler ve etkili bir ısı aktarımı ile sonuçlanan türbülansı arttırır.
Baode Gaskett Plate Isı Değiştiricisinin Avantajları
* Daha az yer& daha verimli
BaodePaket plakaısı değiştiricisiKompakt tasarımlar ile sistemde benzer bir kabuk ve boru ısı değiştiricisine göre sadece %22~50% daha az alana ihtiyaçları var.Sadece daha az enerji tüketen daha küçük pompalara ihtiyacınız var..
*Şel ve boru ısı değiştiricisinden altı kat daha verimli.
Shell tüp ısı değiştiricisiyle karşılaştır, Baode.Dikişplaka ısı değiştiricisi/Çerçeve ve plaka ısı değiştiricisiÖzel dalgalanmış levha örneği, yüksek bir türbülans seviyesini yaratır.Düşük sıvı hacmi ve yüksek ısı transferi değerleri ile birlikteBu, ısıtma veya soğutma işlemini kontrol etmeyi kolaylaştırır.
*Kolay bakım
Temizlik gerektiğinde,Sıcaklık değiştiricisiPlaka yüzeylerine erişimi sağlayan kolayca açılabilir, temizlemek için basınçlı su veya belirli bir sıvı kullanın.
