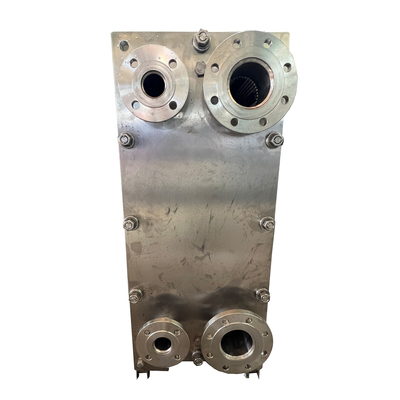

Gıda sınıfı tam paslanmaz çelik süt bira çamuru soğutma sanitar plaka ısı değiştiricisi

Plaka ısı değiştiricisi, ısı aktarımı gerçekleşecek iki sıvının geçişi için açılan delikleri olan dalgalanmış metal plakalardan oluşan bir paketten oluşur.Plaka paketi bir çerçeve plaka ve bir basınç plakası arasında bir araya getirilmiş ve sıkıştırma vidalar ile sıkıştırılırPlakaların sayısı akış hızına, sıvıların fiziksel özelliklerine, akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akış hızına, akışkanın akışın hızına, akışkanın akışın hızına, akışkanın akışın hızına, akışkan akışın hızına, akışın akışBasınç düşüşü ve sıcaklık programıPlaka dalgalanmaları sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.

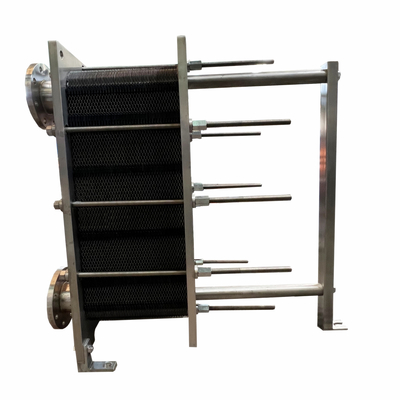

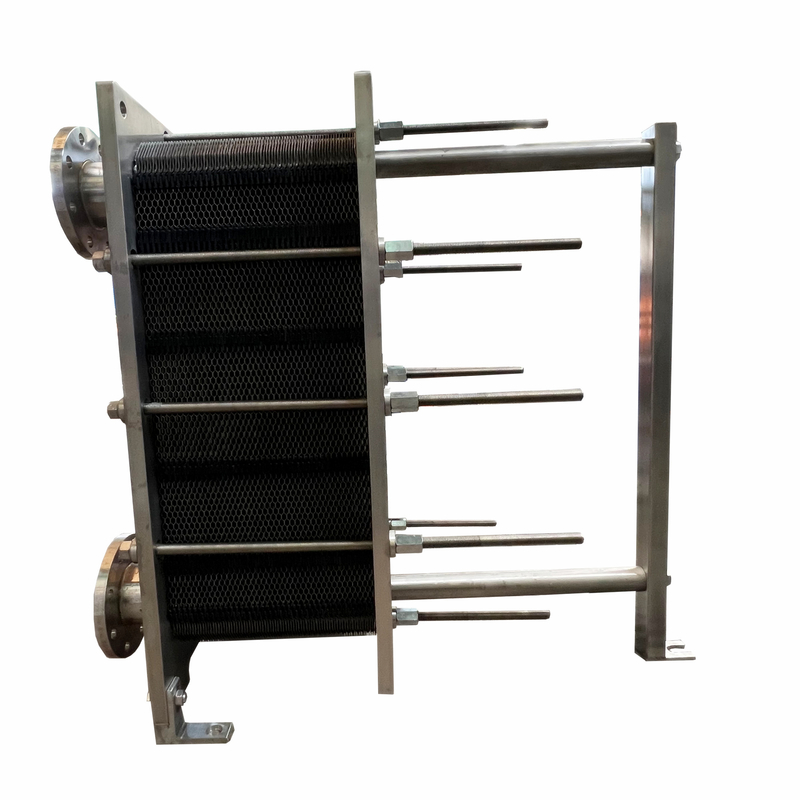

Çerçeve
Plakalar ve basınç plakaları, her ikisi de destek sütuna sabitlenmiş olan üst ve alt çubuklar tarafından yerleştirilmiştir.En büyük tipte, bazı sıkıştırma vidaları, ünitenin açılmasını ve kapatılmasını kolaylaştırmak için toplu rulmanlar ile donatılmıştır.. Çerçeve sadece bir zemine monte edilmek üzere tasarlanmıştır. Standart ayaklar sabitlenmiştir. Bir birim, birbirini değiştirebilen bağlantıları olan bağlantı plakaları ile ayrılmış birkaç bölüm içerebilir.

Plaklar
Plakların dalgalanması, plakalar arasında bir geçit sağlar, her plakanı bitişik olanla destekler ve etkili bir ısı aktarımı ile sonuçlanan türbülansı arttırır.Köşe portları ve dikişler iki medya alternatif kanallar boyunca akıyor böylece düzenlenmiştirPlakalar yüksek çalışma basınçlarında maksimum dayanıklılık için bir chevron desenine sahiptir. Optimal yüksek ısı aktarımı ve düşük basınç düşüşü elde etmek için farklı chevron tasarımları mevcuttur.Eşsiz bir dağıtım alanı plaka yüzeyinde eşit bir akış sağlarPlakalar geri dönüşümlüdür ve paralel akışa sahiptir.
Sadece bir çeşit plakaya ihtiyacınız var.

Güvenilir tasarım
BAODE sıkıştırmalı plaka ısı değiştiricileri, yumuşak, ancak verimli bir şekilde ısıtma ve soğutma sağlar ve tüm sağlık gereksinimlerini karşılar.ve diğer sağlık işlemleri gibi:
Süt ve içecek işleme
Şarap temperasyonu
Şişelenmiş su arıtma
CIP (yerinde temizlik) ısıtma
Ters osmose suyu

Süt, bira, içecek ve viskoz ürünlerin soğutması ve ısıtılması ve bazı uygulamalarda süt pastörizasyonu ve pastörizasyonu

Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği



Model	BS100
Çapraz referans	M10B/M10M
Yükseklik, H [mm]	1084	1084
Genişlik, W [mm]	470	470
Min. standart uzunluk, L [mm]	700	700
Maks. standart uzunluk, L [mm]	2300	2300
Dikey liman mesafesi, VC [mm]	719	719
Yatay liman mesafesi, HC [mm]	225	225
Maks. sıcaklık [°C]	180	180
Maks. basınç [barg]	10	16
Flanş boyutu	DN100/4"	DN100/4"
Maks. akış hızı [kg/s]	50



Paket
Malzeme	Uygulanabilir Temp	Uygulanabilir sıvılar
BNR	-15°C'den +135'e kadar°C	Su, deniz suyu, mineral yağ, tuzlu su
EPDM	- 25°C ile+180°C	Sıcak su, buhar, asit, alkali
F26	-55°C'den +230'a kadar°C	Asit, Alkali
FTP	0°C'den +160'a kadar°C	Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar
