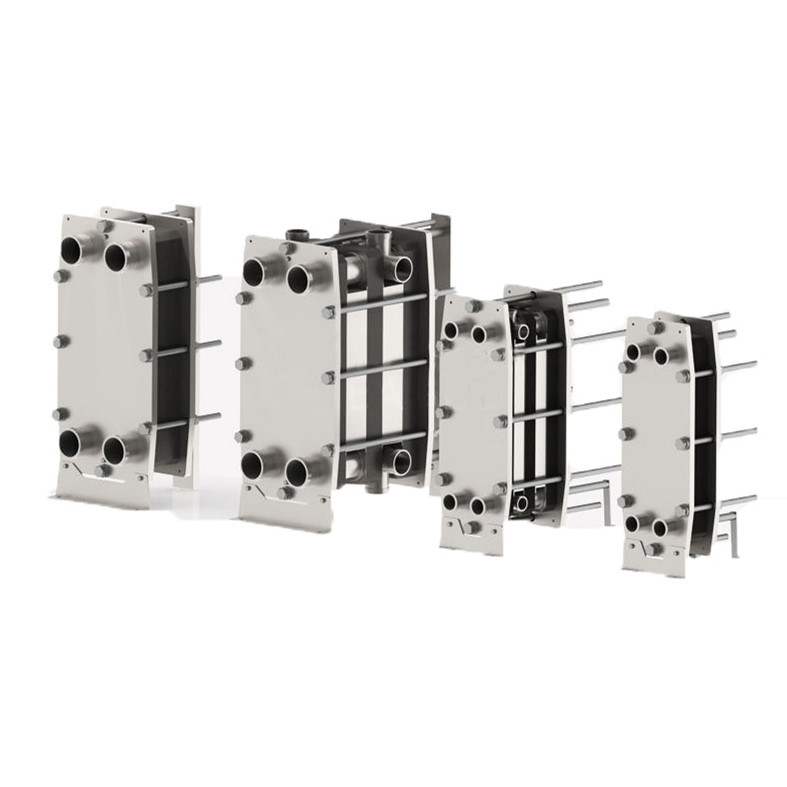

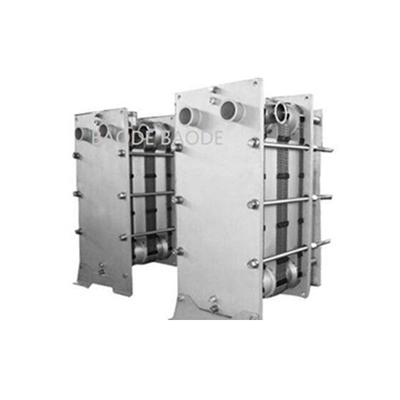

Paslanmaz çelik soğutma süt gazket plaka ve çerçeve ısı değiştiricisi fiyatı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Baode
Sertifika:	CE UL ISO9001 CCS GL DNV LR
Model numarası:	BS100

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Birim
Fiyat:	USD 50-500 per Unit
Ambalaj bilgileri:	Plywood kapak
Teslim süresi:	14-18 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	Aylık 500 Birim/Birim

İletişim

Detaylı ürün tanımı

Ürün Adı:	Paslanmaz çelik soğutma süt gazket plaka ve çerçeve ısı değiştiricisi fiyatı	Model referansı:	SWEP'i değiştirin
Plaka Malzemesi:	Paslanmaz çelik 316L / 304	Conta Malzemesi:	NBR EPDM HEPDM FKM

Paslanmaz çelik soğutma süt gazket plaka ve çerçeve ısı değiştiricisi fiyatı

Ürün Tanımı

Çalışma prensibi
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placePlaka paketi bir çerçeve plaka ve bir basınç plakası arasında monte edilir ve sıkıştırma vidaları ile sıkıştırılır.Plakalar kanalı mühürleyen ve sıvıları alternatif kanallara yönlendiren bir dikişle donatılmıştırPlaka sayısı akış hızına, sıvıların fiziksel özelliklerine, basınç düşüşüne ve sıcaklık programına göre belirlenir.Plaka dalgalanmaları sıvı türbülansını teşvik eder ve plakaları farklı basınçlara karşı destekler.

Çerçeve
Plakalar ve basınç plakaları, her ikisi de destek sütuna sabitlenmiş olan üst ve alt çubuklar tarafından yerleştirilmiştir.En büyük tipte, bazı sıkıştırma vidaları, ünitenin açılmasını ve kapatılmasını kolaylaştırmak için toplu rulmanlar ile donatılmıştır.. Çerçeve sadece bir zemine monte edilmek üzere tasarlanmıştır. Standart ayaklar sabitlenmiştir. Bir birim, birbirini değiştirebilen bağlantıları olan bağlantı plakaları ile ayrılmış birkaç bölüm içerebilir.

Plaklar
Plakların dalgalanması, plakalar arasında bir geçit sağlar, her plakanı bitişik olanla destekler ve etkili bir ısı aktarımı ile sonuçlanan türbülansı arttırır.Köşe portları ve dikişler iki medya alternatif kanallar boyunca akıyor böylece düzenlenmiştirPlakalar yüksek çalışma basınçlarında maksimum dayanıklılık için bir chevron desenine sahiptir. Optimal yüksek ısı aktarımı ve düşük basınç düşüşü elde etmek için farklı chevron tasarımları mevcuttur.Eşsiz bir dağıtım alanı plaka yüzeyinde eşit bir akış sağlarPlakalar geri dönüşümlüdür ve paralel akışa sahiptir, bu da sadece bir çeşit plaka gerektiği anlamına gelir.

Güvenilir tasarım
BAODE sıkıştırmalı plaka ısı değiştiricileri, yumuşak, ancak verimli bir şekilde ısıtma ve soğutma sağlar ve tüm sağlık gereksinimlerini karşılar.ve diğer sağlık işlemleri gibi:
Süt pastörizasyonu ve gıda pastörizasyonu işleme
Şarap temperasyonu
Şişelenmiş su arıtma
CIP (yerinde temizlik) ısıtma
Ters osmose suyu
Değiştirmesi kolay

Modüler tasarım, bu standart plaka ısı değiştiricilerinin yeni veya değişen süreç gereksinimlerine kolayca adapte olmasını sağlar.Sıkıştırma malzemeleri ve seçenekleri, geniş bir hijyenik süreç yelpazesi için uyarlanabilir bir seçim yapar.
Örneğin, mümkün olan en yüksek termal verimliliği gerektiren uygulamalar için BAODE'nin B plakası türünü seçebilirsiniz.Ya da daha yumuşak ürün tedavisi gerektiren uygulamalar için bizim M plaka türünü seçinHijyenik işlemler için NBRFF ve EPDFF'den yapılmış özel sanitary kaliteli contalar da mevcuttur.

Yüksek termal verimlilik
BAODE ısı değiştiricileri, optimize edilmiş şebron desenli, basma derinlikleri ve plaka malzemesi ile benzersiz ince levhalarımız sayesinde yüksek verimli ısı aktarımı sağlar.Bu, daha verimli ve eşit ısı aktarımı ve ürünün tüm plaka yüzeyinde eşit dağılımını sağlarBAODE plakaları çok çeşitli tasarımlarda ve boyutlarda mevcuttur.
Temizlenmesi ve bakımı kolay
BAODE plaka ısı değiştiricilerinin temizliği ve bakımını kolaylaştıran özellikleri vardır.Bir diğer harika özellik ise FDA'ya uygun malzemeler kullanan benzersiz yapıştırıcısız dikiş sistemimiz.Plaklar çerçeveye asılıyken kolayca değiştirilebilir, bu da hem zaman hem de parayı tasarruf eder.

Uygulamalar:
Süt, bira, içecek ve viskoz ürünlerin soğutması ve ısıtması
ve süt pastörizasyonu ve bazı uygulamalarda pastörizasyon

Avantajı:
Kısa teslimat süresi.
Yüksek kalite
Makul fiyat
Müşteri tarafından yapılmış.
Bilgi tasarımı ve müşteri desteği
Çin'de yapıldı.

Model	BS100
Çapraz referans	M10B/M10M
Yükseklik, H [mm]	1084	1084
Genişlik, W [mm]	470	470
Min. standart uzunluk, L [mm]	700	700
Maks. standart uzunluk, L [mm]	2300	2300
Dikey liman mesafesi, VC [mm]	719	719
Yatay liman mesafesi, HC [mm]	225	225
Maks. sıcaklık [°C]	180	180
Maks. basınç [barg]	10	16
Flanş boyutu	DN100/4"	DN100/4"
Maks. akış hızı [kg/s]	50

Paket
Malzeme	Uygulanabilir Temp	Uygulanabilir sıvılar
BNR	-15°C'den +135'e kadar°C	Su, deniz suyu, mineral yağ, tuzlu su
EPDM	- 25°C ile+180°C	Sıcak su, buhar, asit, alkali
F26	-55°C'den +230'a kadar°C	Asit, Alkali
FTP	0°C'den +160'a kadar°C	Yüksek konsantrasyonlu asit, alkali, yüksek sıcaklıklı yağ, buhar
