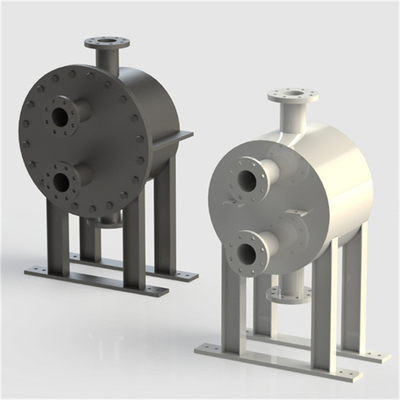

Atık ısı geri kazanımı için süper ısıtıcı olarak kullanılan tam kaynaklı plaka ve kabuğu ısı değiştiricisi

Plak ve kabuklı ısı değiştiricisi, ısı aktarma elementi olarak plaka tüpü olan bir ısı değiştiricisidir.Plaka tüpü kümesi ve kabuğu (şekil)Soğuk şekillendirilmiş levha çiftlerinin temas noktaları, çok sayıda düz akış kanalını içeren bir levha tüpü oluşturmak için sıkıca kaynaştırılır.Çeşitli genişliğe sahip birçok levha belirli bir sırayla düzenlenmiştirPlaklar ve borular arasındaki mesafeyi korumak için, bitişik plakaların ve boruların her iki ucuna metal bantlar yerleştirin ve onları bir araya getirin.Böylece bir çok plaka tüpü bir plaka tüpü kümesi oluşturmak için birbirine sıkıca bağlıdırTüp kümesinin uç yüzü, kabuk içinde monte edilmiş bir dizi düz koşu plaka tüp kümesi sunar.ve boylamsal genişleme farkı arasında ve kabuğu arasında kaydırma mühürle ortadan kaldırılırEkipmanın bölümü genellikle dairesel, aynı zamanda dikdörtgen, altıgen ve benzeri şekillerde olur. A sıvısı plakanın içinde akıyor ve B sıvısı kabuk içindeki plakalar ve borular arasında akıyor.

Plaka ve kabuk ısı değiştiricisi, her ikisinin de avantajlarını dikkate alan kabuk ve boru ısı değiştiricisi ve plaka ısı değiştiricisi arasındaki yapısal bir biçimdir:

1 Plaka ısı aktarım yüzeyi olarak kullanıldığında, ısı aktarım verimliliği iyidir. ısı aktarım katsayısı, kabuk ve tüp ısı değiştiricisinin yaklaşık 2 katıdır.

2 Kompakt yapı, küçük boyut.

3 Sıcaklığa dayanıklılık, basınç dayanıklılığı, en yüksek çalışma sıcaklığı 800°C'ye kadar, en yüksek çalışma basıncı 6.3 mpa'ya kadar.

4 Düz kanaldaki sıvı yüksek hızda akıyor ve plaka yüzeyi pürüzsüzdür, ölçeklendirilmesi kolay değildir, plaka kümesi çıkarılabilir ve temizleme de uygundur.Bu ısı değiştiricisinin üretim süreci, kabuk ve boru ısı değiştiricilerinden daha karmaşık., ve kaynak miktarı büyük ve gereksinimler yüksektir, bu nedenle popülerleşmesi ve uygulaması sınırlıdır.KağıtTipik ürünler esas olarak iyi ısı transferi verimliliği ve kısa kalış süresi gerektiren gıda, ilaç ve diğer işleme endüstrilerinde kullanılır.
