Baode Isı Değiştiricisi Ekipmanı Co.,Ltd.

|
| Menşe yeri: | Çin |
| Marka adı: | Baode |
| Sertifika: | CE/UL |
| Model numarası: | CP serisi |
| Min sipariş miktarı: | 1 ÜNİTE |
|---|---|
| Fiyat: | USD 1000~10000 Per Unit |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 14-18 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Aylık 500 Birim/Birim |

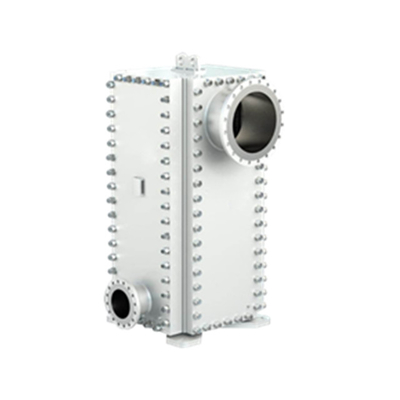

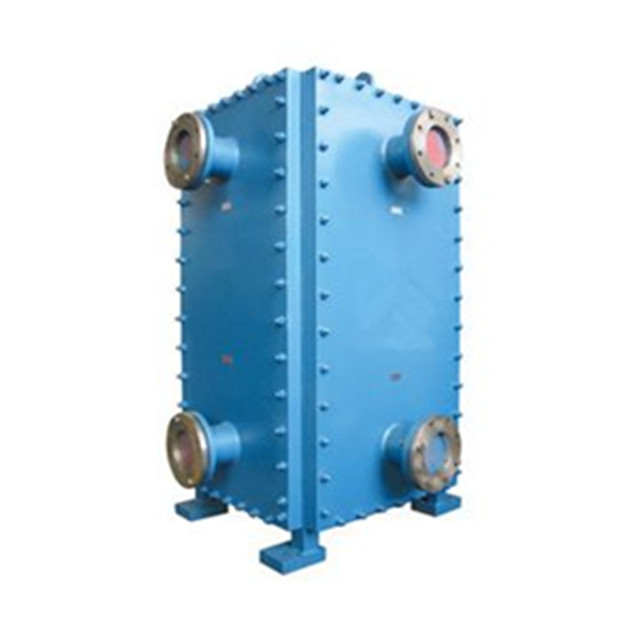

| Ürün Adı: | Petrokimya endüstrisi için kullanılan gaz-gaz Compabloc tam kaynaklı plaka ısı değiştiricisi | Başvurular: | Ham petrol dehidrasyon ve tuzdan arındırma sistemlerinde ısı geri kazanımı, ısıtma ve soğutma |
|---|---|---|---|
| Rafineriler: | Buhar üretimi | Faydalar: | Tamamen mekanik olarak temizlenebilir, bakımı daha basit, daha hızlı ve daha uygun maliyetli hale ge |
Compabloc ısı değiştiricisi, sıcak ve soğuk kanalları oluşturmak için birbirine kaynaklanan bir yığın dalgalanmış levhalardan oluşur.Platlar dayanıklılık ve uzun kullanım ömrünü sağlamak için paslanmaz çelik veya diğer korozyona dayanıklı malzemelerden yapılır.
Bir Compabloc ısı değiştiricisinde ısı aktarımı süreci hem iletkenlik hem de konveksiyon yoluyla gerçekleşir.sıvı ile plaka yüzeyi arasındaki temas alanını arttırarak ısı aktarımını artırmak.
Tasarım
Süreç Optimizasyonu
Compabloc'un benzersiz tasarım konsepti sayesinde, süreç optimizasyonu ve esnekliği için olasılıklar sınırsızdır.Compabloc hem tek geçiş hem de çoklu geçiş yapılandırmaları ile tasarlanabilirSıcaklık çaprazı olmadan kondansiye, yeniden kaynatma ve sıvıdan sıvıya görevi için, tek geçişli konfigürasyon, toplam çapraz akışıyla uygundur.Büyük çapraz akış alanı ve kısa akış yolu düşük basınçlı yoğunlaştırma görevlerine uygun ve çok düşük basınç düşmelerine izin verirÇoklu geçiş konfigürasyonu, sıcaklık çapraz ve yakın sıcaklık yaklaşımları ile görevler için uygundur.
Şu anda 0'dan başlayarak ısı transferi alanlarına sahip yedi plaka ailesi modeli vardır.Birim başına 7 ila 840 m2 ve her model, herhangi bir göreve en iyi şekilde uyum sağlaması için farklı sayıda levha ile modülare edilmiştir..
Tasarım konsepti, iki devre üzerinde farklı sayıda geçiş yapmayı sağlar ve böylece sıcak taraf ile soğuk taraf arasındaki akış hızlarında büyük farklılıklar sağlar.Akış hızı veya sıcaklık değişirse, bulamayan kolayca yeni bir göreve uygun olarak yeniden düzenlenebilirYakın sıcaklık yaklaşımları 3C (5.4F) 'ye kadar ulaşılabilir.
Compabloc, normal sıvı-sıvı görevleri için dikey olarak, alt soğutma ve gaz soğutma görevleri ile kondansiyon veya çoğu kondansiyon görevleri için yatay olarak monte edilebilir.Yükseklik kısıtlı olduğunda yeniden kaynatma veya sıvıdan sıvıya vergisi.
| Model | Standart basınç (bar) | Standart sıcaklık aralığı (°C) | Maks.Bölüm (mm) A*A*B |
| CP15 | FV-32 | -40 - 300 | 280*280*540 |
| CP20 | FV-32 | -40 - 300 | 430*430*730 |
| CP30 | FV-32 | -40 - 300 | 500*500*1070 |
| CP40 | FV-32 | -40 - 300 | 600*600*1400 |
| CP50 | FV-32 | -40 - 300 | 840*840*2050 |
| CP75 | FV-32 | -40 - 300 | 1240*1240*3600 |
| CP120 | FV-32 | -40 - 300 | 2190*2190*3500 |
