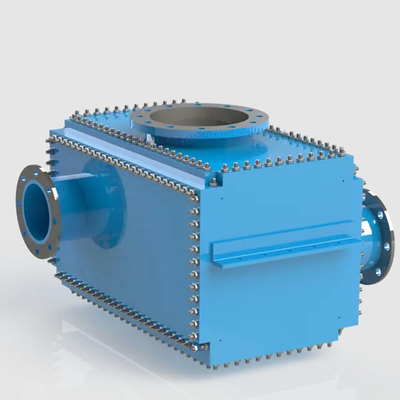

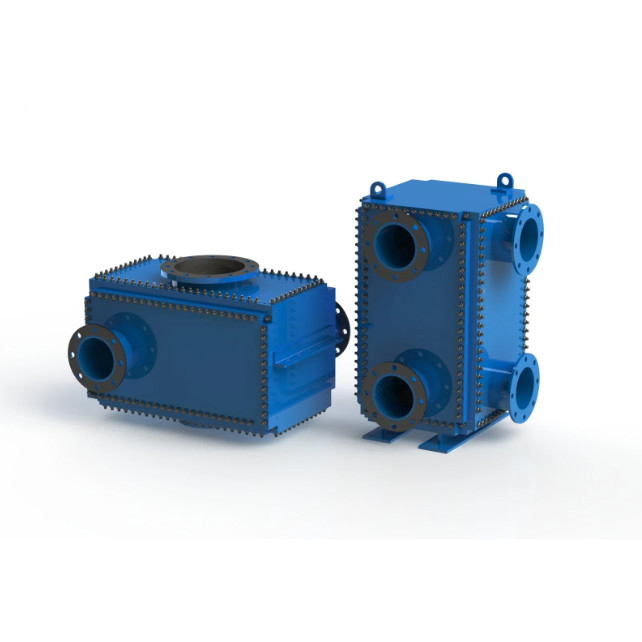

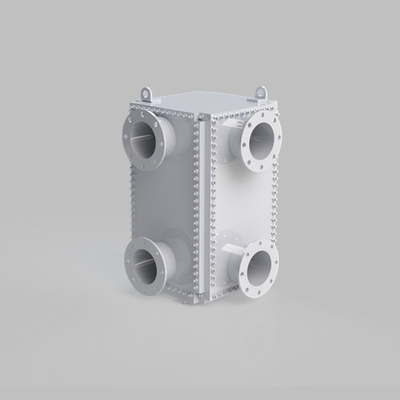

Ürün Tanımı

Compabloc, tam olarak kaynaklı kompakt bir ısı değiştiricidir.kompakt ve temizlenebilir ısı değiştiricisi çözümü bugün mevcut.

Tasarım

Compabloc yelpazesi, performans, kompaktlık ve servis edilebilirliğe odaklanarak kaynaklı ısı değiştiricileridir.Compabloc'un kalbi 316L paslanmaz çelikten bir yığın dalgalanmış ısı aktarım plakalarıdır., veya başka bir malzeme. Plaklar lazerle kaynaklanır ve kompakt bir çekirdek oluşturur. Bu çekirdek daha sonra dört köşeli kirişlerle kapalı ve desteklenir.üst ve alt başlıkları ve dört yan paneli (Compabloc'un bölümsel görünümüne bakın)Bu bileşenler birbirine bağlanır ve denetim, servis ve temizlik için hızlıca sökülebilir.Tasarım tek veya çoklu geçiş düzenlemelerinde hem eş zamanlı hem de karşı zamanlı çalışmada yapılandırılabilir., sıvı-sıvı veya iki fazlı görevler için.

Çalışma İlkeleri

Compabloc ısı değiştiricisindeki iki ortam, dalgalanmış levhalar arasında alternatif olarak kaynaklı kanallarda akmaktadır.Bu dalgalanmış levhalar yüksek türbülans sağlayan yüksek ısı transferi verimliliği sağlar ve kirlenmeyi en aza indirmeye yardımcı olur.. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Her bir geçit, plaka paketi ve panel arasında sıvıyı döndürmeye zorlayan basılmış bir defterle bitişik geçitlerden ayrılır.Compabloc'un esnek geçiş düzenlemeleri, farklı akış hızlarına sahip sıvı-sıvı görevleri için uygun hale getiriyor, veya iki fazlı kondansiyon veya yeniden kazan uygulamaları.

Başvurular

Petrol ve gaz üretimi

• TEG sistemlerinde ısı geri kazanımı (gaz dehidrasyonu)
• Amine sistemlerinde ısı geri kazanımı, soğutma, yoğunlaşma ve yeniden kaynatma (gaz tatlandırma, ekşi servis)
• Ham petrol dehidrasyon ve tuzsuzlaştırma sistemlerinde ısı geri kazanımı, ısıtma ve soğutma
• Buhar geri kazanım ünitelerinde kondansiye
• NGL fraksiyonlama sistemlerinde ısı geri kazanımı, soğutma, kondansiyon ve yeniden kaynatma

Rafineriler

Çeşitli yoğunlaştırma ve yeniden kaynatma görevleri, örneğin:

• Atmosferik ve vakumlu damıtmada kondansasyon
• FCC, hidrocracking, H2S stripperlerindeki fraktörlerdeki üst yoğunlaşma vb.
• NGL ve alkilasyon tesislerinde kondensasyon için propan ve butan genel maliyetleri
• H2S stripperlerinde, ekşi su stripperlerinde ve diğer sütunlarda yeniden kaynatmak
• Buhar üretimi

Isı geri kazanma, soğutma ve ısıtma görevleri:

• Benzin, petrol, gaz yağı, dizel, pompa çevresinde vb. soğutma
• Bitümün, VGO (vakum gaz yağı) ve diğer ağır ürünlerin soğutulması ve ısıtılması
• Fraksiyonatör besleme/alt ısı geri kazanımı
• Ham petrolün ön ısıtımı
• Denizlenmiş su/besin suyu ısı geri kazanımı

Compabloc Isı Değiştiricisinin Faydaları

• Yüksek termal verimlilik enerji tasarrufu sağlar, performansı artırır ve CO2 emisyonlarını azaltır
• Daha düşük maliyetlerle daha iyi ısı geri kazanımı çok kısa geri ödeme süresi anlamına gelir
• Kompakt tasarım kurulum maliyetlerini azaltır ve üretim artışı için engelleri giderir
• Compabloc tamamen mekanik olarak temizlenebilir, bakımı daha basit, daha hızlı ve daha uygun maliyetli hale getirir
• Dayanıklı, lazerle kaynaklı yapı, kirlenmeyi en aza indirir ve korozyon sorunlarını ortadan kaldırır
